HF-Steckverbinder 1,85 mm, Buchse, gerade – passend für Koaxialkabel CRE047

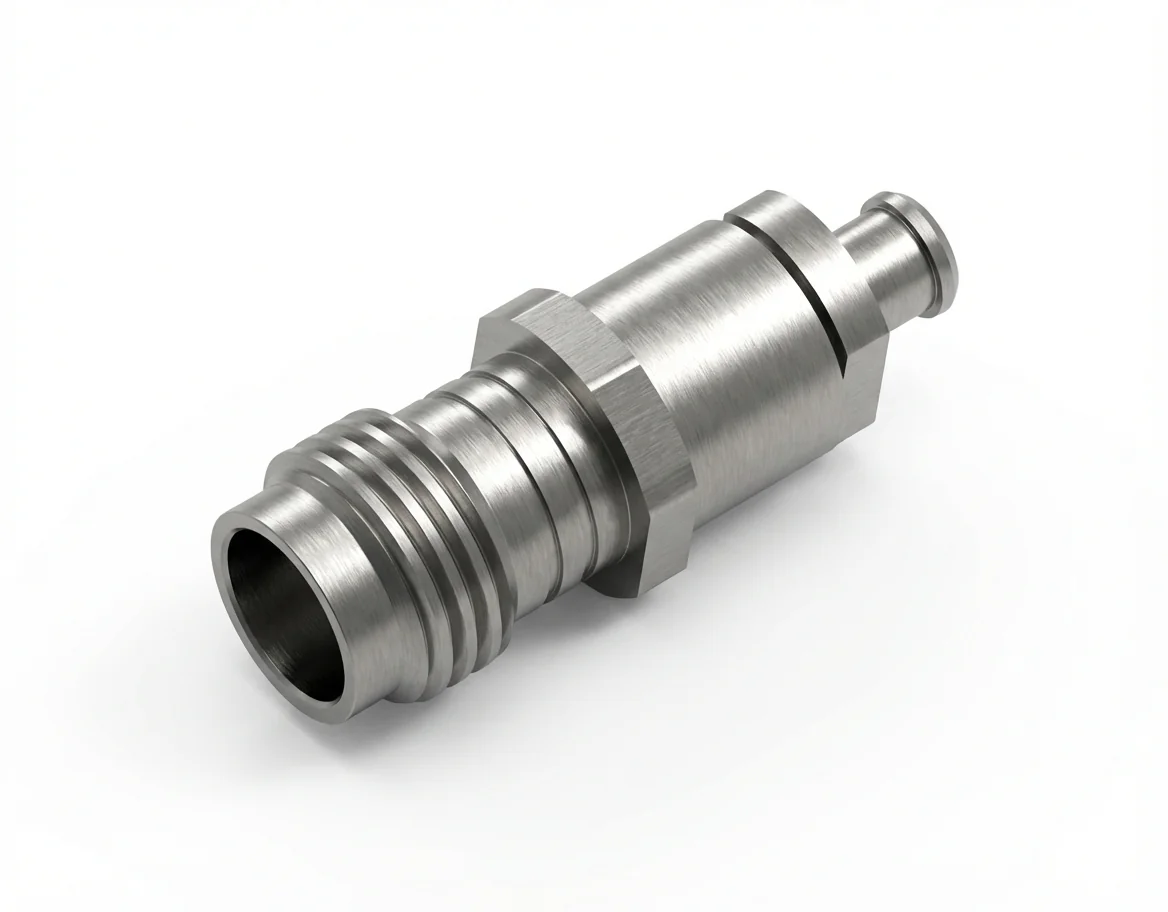

1,85-mm-HF-Steckverbinder (Buchse), gerade – Kabelmontage, Modell 1.85-K047-1

Der 1,85-mm-HF-Steckverbinder (Buchse), gerade, für Kabelmontage, Modell 1.85-K047-1, ist eine Präzisionsbuchse für den Einsatz mit dem halbstarres Koaxialkabel CRE047. Mit 50 Ω Impedanz, einem Frequenzbereich von DC bis 67 GHz, VSWR ≤ 1,25 und Einfügedämpfung ≤ 0,06 √f dB liefert er stabile Impedanzübergänge und geringe Reflexion in breitbandigen HF-Systemen. Als Teil der Steckverbinderfamilie 1,85 mm garantiert er hohe Wiederholbarkeit und ausgezeichnete Rückflussdämpfung in anspruchsvollen Mess- und Kalibrierumgebungen.

Hochpräzise Schnittstelle und Breitbandleistung

Der Steckverbinder 1.85-K047-1 sichert eine genaue Impedanzanpassung und minimale Signalverschlechterung bis 67 GHz. Seine präzisionsgefertigte Buchsenschnittstelle unterstützt eine enge mechanische Ausrichtung und eignet sich damit ideal für Kalibrieraufbauten, Radarmodule, und Hochfrequenz-Prüfbaugruppen, in denen elektrische Stabilität entscheidend ist.

Materialqualität und elektrische Integrität

Aus passiviertem Edelstahl gefertigt und mit einem goldbeschichteten Buchsenkontakt aus Berylliumkupfer ausgestattet, vereint der 1.85-K047-1 langfristige Haltbarkeit mit geringem Kontaktwiderstand und gleichbleibender elektrischer Kontinuität. Sein starres Design garantiert ein wiederholbares Steckverhalten bei häufigen Verbindungszyklen. Die vollständige Auswahl an HF-Steckverbinder bietet weitere Hochfrequenzschnittstellen.

Kabelanschluss und strukturelle Zuverlässigkeit

Die Kabelmontage-Ausführung bietet einen sicheren Lötanschluss für das halbstarre Koaxialkabel CRE047 und wahrt dabei enge mechanische Toleranzen und eine gleichmäßige Dielektrikumsausrichtung. Diese robuste Auslegung sorgt für ausgezeichnete Phasenstabilität, gleichbleibende Einfügedämpfung und zuverlässige Impedanzkontrolle bei Vibration oder Temperaturschwankung. Weitere präzise Anschlussformen finden Sie unter Steckverbinder für Kabelmontage.

Anwendungsbereich und HF-Systemkompatibilität

Optimiert für das halbstarres Koaxialkabel CRE047, sichert der Steckverbinder 1.85-K047-1 herausragende HF-Stabilität und geringe Reflexion in breitbandiger Messtechnik, Radar-Frontends und Mikrowellen-Instrumentierung. Seine starre Bauweise und die wiederholbaren elektrischen Eigenschaften machen ihn ideal für Labor- und Produktionsumgebungen mit langfristigem Präzisionsanspruch.

Die entsprechende Steckerausführung finden Sie hier:

1,85-mm-HF-Steckverbinder (Stecker), gerade – passend für Koaxialkabel CRE047, Modell 1.85-J047-1
.
