HF-Steckverbinder 1,85 mm, Stecker, 2-Loch-Flanschmontage – vor Ort austauschbar, Lochabstand 9 mm, Stiftdurchmesser 0,30 mm

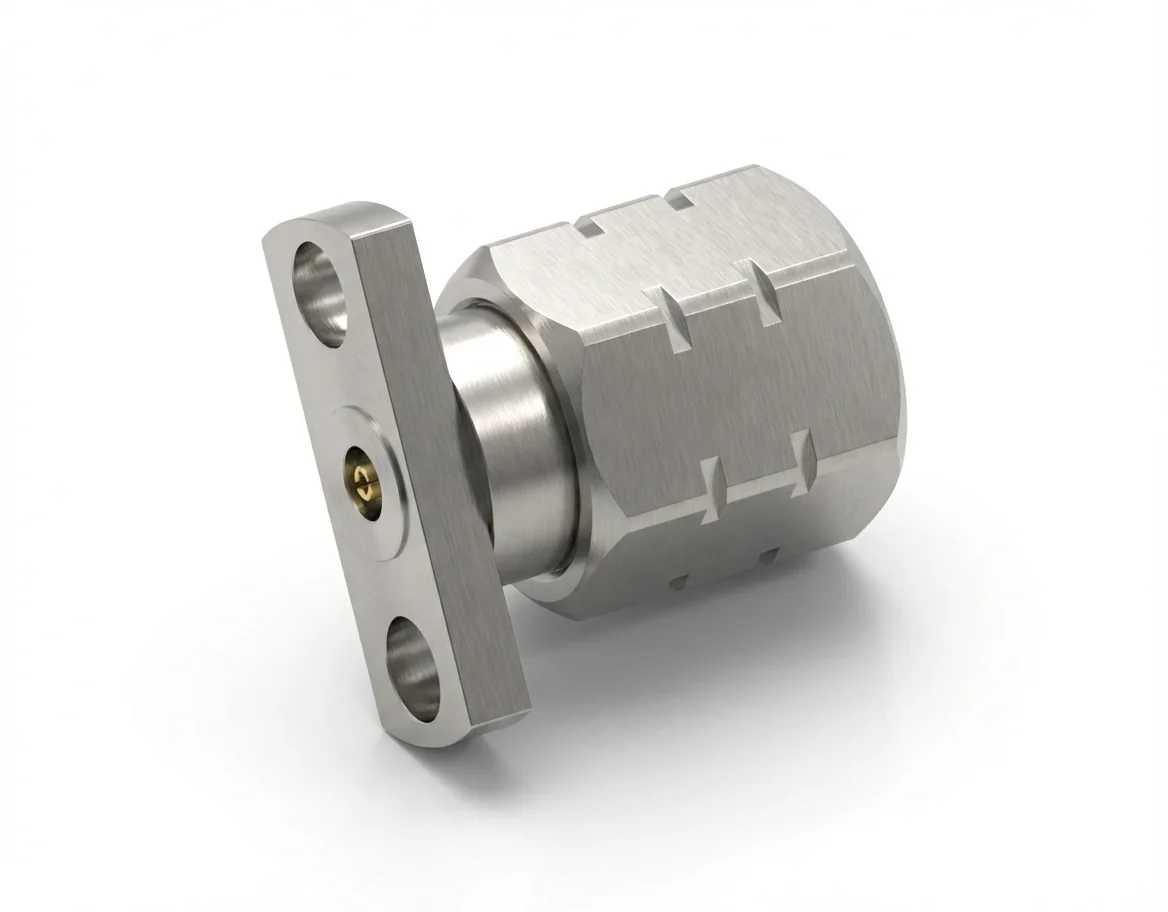

1,85-mm-HF-Steckverbinder (Stecker), 2-Loch-Flanschmontage – feldaustauschbar, Modell 1.85-JFD12

Der 1,85-mm-HF-Steckverbinder (Stecker) mit 2-Loch-Flanschmontage mit 9 mm Lochabstand und einem Stiftdurchmesser von 0,30 mm liefert eine besonders stabile elektrische Leistung für breitbandige Prüf- und Messsysteme. Ausgelegt auf 50 Ω Impedanz und Frequenzen bis 67 GHz, sichert der 1.85-JFD12 einen gleichbleibenden Phasengang und eine geringe Reflexion über erweiterte Mikrowellenbänder. Mehr über die HF-Steckverbinderreihe von Mechanc erfahren Sie hier.

Elektrische Leistung und Signalkontrolle

Der HF-Steckverbinder 1.85-JFD12 erreicht VSWR ≤ 1,2 und Einfügedämpfung ≤ 0,06 √F(GHz) dB und wahrt damit eine außergewöhnliche Impedanzgleichmäßigkeit und eine minimale Rückflussdämpfung über den gesamten Frequenzbereich. Die präzisionsgefertigte 1,85-mm-Steckerschnittstelle sichert einen sicheren Kontaktdruck und eignet sich damit ideal für Messmodule, Frequenzerweiterungsköpfe und Kalibriernormale. Sehen Sie die komplette 1,85-mm-Steckverbinderfamilie.

Flanschgeometrie und strukturelle Stabilität

Die 2-Loch-Flanschkonfiguration mit 9 mm Abstand bietet eine ausgezeichnete mechanische Balance und Ausrichtungsgenauigkeit. Auf wiederholbaren Einbau ausgelegt, unterstützt sie eine präzise Bezugsebenenpositionierung und eine gleichmäßige Drehmomentverteilung in anspruchsvollen Labor- und Feldumgebungen.

Werkstoffzusammensetzung und Fertigungsqualität

Aus passiviertem Edelstahl mit einem goldbeschichteten Mittelkontakt aus Berylliumkupfer gefertigt, sichert der Steckverbinder 1.85-JFD12 eine hohe Leitfähigkeit, Haltbarkeit und Korrosionsbeständigkeit. Enge Fertigungstoleranzen wahren die koaxiale Symmetrie und minimieren Intermodulationseffekte. Jede Einheit erfüllt die Normen RoHS und REACH vollständig. Entdecken Sie unsere fortschrittlichen feldaustauschbare Steckverbinder.

Einsatzfälle und Möglichkeiten der kundenspezifischen Auslegung

Der 1,85-mm-HF-Steckverbinder (Stecker) mit 2-Loch-Flanschmontage, 1.85-JFD12 ist für Hochfrequenzanalysatoren, Kalibriermodule und präzise Netzwerkmesssysteme optimiert. Mechanc bietet technische Unterstützung für angepasste Flanschbilder, alternative Oberflächen und spezielle nichtmagnetische Werkstoffe, um anspruchsvolle HF- und Umgebungsanforderungen zu erfüllen.

Die entsprechende Buchsenausführung finden Sie im Gegenstück: 1,85-mm-HF-Steckverbinder (Buchse) mit 2-Loch-Flansch – Stiftdurchmesser 0,30 mm, Modell 1.85-KFD12.
