HF-Steckverbinder 1,85 mm, Stecker, 4-Loch-Flanschmontage – vor Ort austauschbar, Lochabstand 6,35 mm, Stiftdurchmesser 0,30 mm

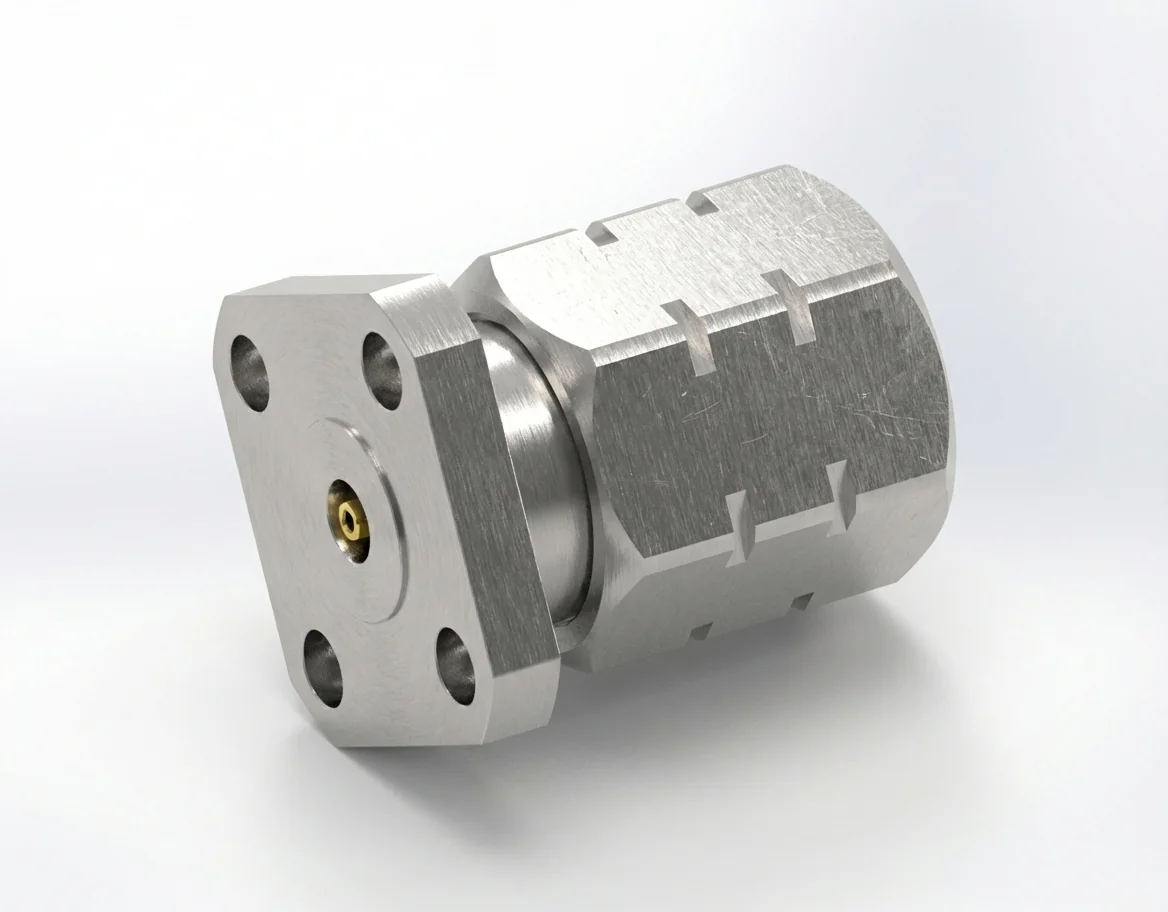

1,85-mm-HF-Steckverbinder (Stecker), 4-Loch-Flanschmontage – feldaustauschbar, Modell 1.85-JFD4

Der 1,85-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flanschmontage mit 6,35 mm Lochabstand und einem Stiftdurchmesser von 0,30 mm bietet eine präzise Signalübertragung und robuste Ausrichtung für breitbandige Messsysteme. Im Betrieb von DC bis 67 GHz bei 50 Ω Impedanz sichert der 1.85-JFD4 eine verlustarme Verbindung und gleichbleibende Leistung in Mikrowellen- und Millimeterwellenumgebungen. Entdecken Sie das vollständige HF-Steckverbinderprogramm von Mechanc.

Rückflussdämpfung und Impedanzpräzision

Der HF-Steckverbinder 1.85-JFD4 liefert VSWR ≤ 1,2 und Einfügedämpfung ≤ 0,06 √F(GHz) dB und bietet damit eine ausgezeichnete Kontrolle der Rückflussdämpfung und Phasenkonstanz über den gesamten 67-GHz-Bereich. Seine präzise 1,85-mm-Schnittstelle sichert eine stabile Kontaktausrichtung für wiederholbare Kalibrierergebnisse und niedrige Reflexionsfaktoren bei Analysator- und Systemprüfungen. Mehr über unsere 1,85-mm-Steckverbinder erfahren Sie hier.

Materialintegrität und Oberflächengüte

Aus passiviertem Edelstahl mit einem goldbeschichteten Kontakt aus Berylliumkupfer gefertigt, vereint der Steckverbinder 1.85-JFD4 Haltbarkeit mit überlegener elektrischer Leitfähigkeit. Die hochpräzise Bearbeitung wahrt die Kontaktkonzentrizität und minimiert die Einfügedämpfung im Hochfrequenzbetrieb. Alle Werkstoffe sind RoHS– und REACH-konform und sichern damit eine langfristige Zuverlässigkeit. Weitere Bauformen finden Sie unter unseren feldaustauschbare Steckverbinder.

Montagegeometrie und mechanische Stabilität

Die 4-Loch-Flanschausführung mit 6,35 mm Abstand ermöglicht eine präzise Ausrichtung und eine feste Installation auf Geräte-Frontplatten oder Prüfmodulen. Ihr ausgewogener Aufbau bietet Drehmomentwiderstand und mechanische Festigkeit bei Vibration und sichert damit eine wiederholbare Bezugsebenenlage im Dauerprüfbetrieb.

Anwendungen und kundenspezifische Optionen

Der 1,85-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flanschmontage, 1.85-JFD4 eignet sich ideal für Hochfrequenzanalysatoren, Kalibriervorrichtungen und messtechnische Geräte, die wiederholbare Schnittstellen mit niedrigem VSWR verlangen. Mechanc bietet technische Anpassungen, darunter alternative Flanschanordnungen, kundenspezifische Beschichtungswerkstoffe und nichtmagnetische Ausführungen für Präzisionsmesssysteme.

Die entsprechende Buchsenschnittstelle finden Sie im Gegenstück: 1,85-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flansch – Stiftdurchmesser 0,30 mm, Modell 1.85-KFD4.
