Hochleistungs-HF-Kabelkonfektion für Mess- und Prüftechnik, 1,85 mm Stecker auf 1,85 mm Stecker – Koaxialkabel CFT260SH

Leistungsstarke HF-Mess- und Prüfkabelkonfektion 1,85 mm Stecker auf 1,85 mm Stecker – aufgebaut mit Koaxialkabel CFT260SH

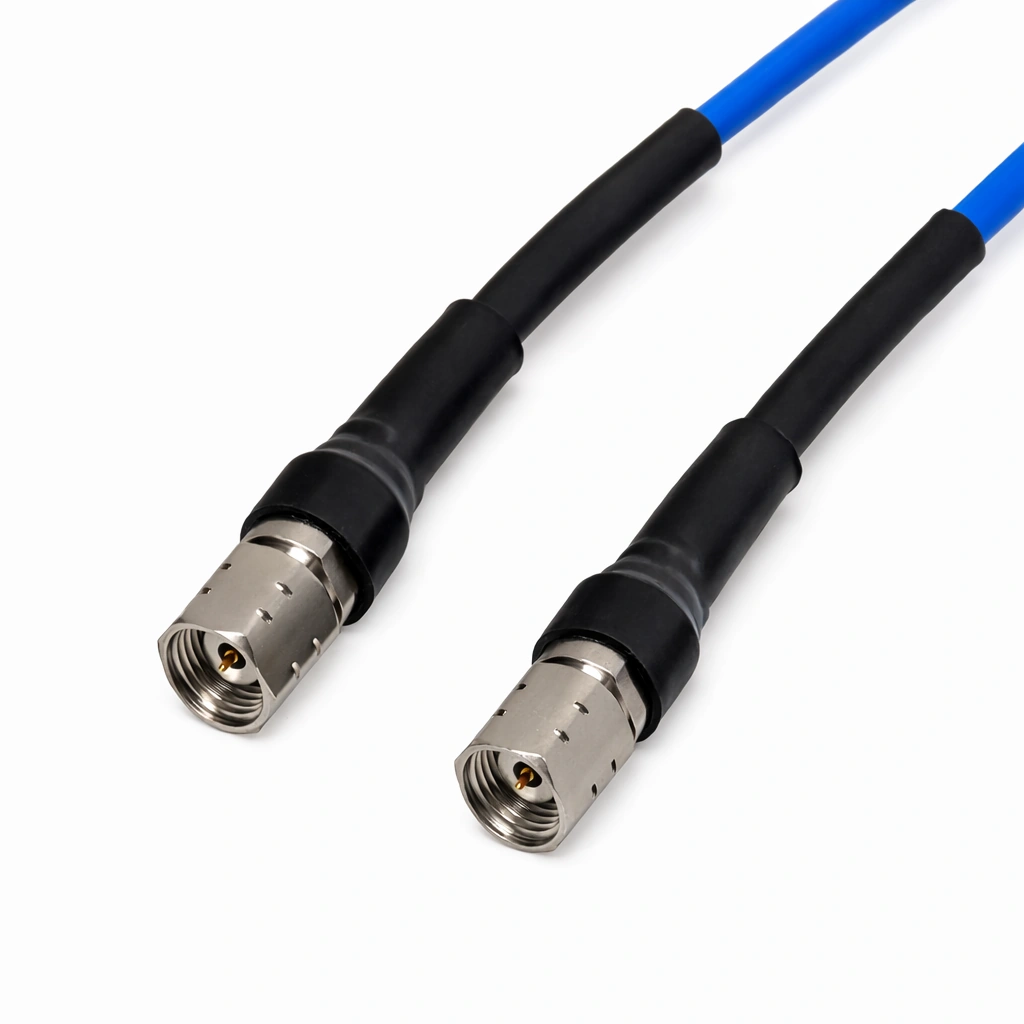

Die TCA185-1.85M1.85M-1M ist eine 1 Meter lange HF-Prüfkabelkonfektion mit zwei 1,85-mm-Steckern, die auf dem robusten, phasenstabilen Koaxialkabel CFT260SH von Mechanc konfektioniert sind. Diese leistungsstarke Konfektion ist für Prüfumgebungen bis 67 GHz ausgelegt, in denen eine geringe Einfügedämpfung, eine hohe Schirmwirkung und reproduzierbare elektrische Eigenschaften entscheidend sind. Aufgebaut mit einer robusten Ausführung des Präzisionskoaxialkabels CFT260S, bietet die Variante CFT260SH eine verbesserte Handhabung für den wiederholten Einsatz in Prüfsystemen und wahrt dabei außergewöhnliche elektrische Eigenschaften.

Höchst stabile Leistung bis 67 GHz

Mit einem Arbeitsbereich von DC bis 67 GHz und einem typischen VSWR von 1,25 sichert die TCA185-1.85M1.85M-1M eine stabile Signalübertragung bei minimaler Rückflussdämpfung. Die Konfektion weist eine Einfügedämpfung von nur 6,67 dB/m auf und ermöglicht damit genaue Hochfrequenzmessungen in modernen Messsystemen. Sie eignet sich ideal für die Kalibrierung von Netzwerkanalysatoren, S-Parameter-Messungen und die Verifizierung breitbandiger Signalpfade in anspruchsvollen HF-Laboren.

Phasenstabiles, robustes Kabel CFT260SH für Mess- und Prüfaufgaben

Das Koaxialkabel CFT260SH besitzt einen robusten, phasenstabilen Aufbau, der darauf ausgelegt ist, Phasen- und Amplitudenschwankungen bei Biegung, Temperaturänderungen oder wiederholter Handhabung zu minimieren. Mit einer mechanischen Phasenstabilität von ±11° und einer Amplitudenstabilität von ±0,10 dB bietet diese Konfektion die Konstanz, die präzise Prüfungen verlangen. Ihr kompakter Außendurchmesser von 2,6 mm und ein Biegeradius von 28 mm erlauben eine einfache Verlegung in dicht bestückten Prüfaufbauten, während die haltbare Konstruktion eine Lebensdauer von über 1.600 Biegezyklen unterstützt.

1,85-mm-Stecker in Präzisionsqualität

Jedes Ende der TCA185-1.85M1.85M-1M besitzt hochpräzise Steckverbinder 1.85-JCFT260SH-1, ausgelegt für ein sicheres, reproduzierbares Stecken. Diese Steckverbinder sichern geringe Reflexionen, enge Toleranzen und eine langfristige Haltbarkeit, was für häufige VNA-Verbindungen und die Integration in automatisierte Prüfsysteme unerlässlich ist. Weitere Optionen finden Sie in der vollständigen Auswahl der 1,85-mm-HF-Kabelkonfektionen.

Umweltkonform und vollständig qualifiziert

Jede Konfektion der Mechanc TCA-Serie, einschließlich der TCA185-1.85M1.85M-1M, wird vollständig auf Einfügedämpfung, VSWR und Phasenstabilität geprüft. Sie erfüllt sowohl die RoHS- als auch die REACH-Standards und arbeitet zuverlässig über einen Temperaturbereich von -55 °C bis +165 °C, was sie sowohl für Labor- als auch für raue Prüfumgebungen geeignet macht.
