HF-Steckverbinder 2,4 mm, Buchse, 2-Loch-Flanschmontage – vor Ort austauschbar, Lochabstand 12,22 mm, Stiftdurchmesser 0,38 mm

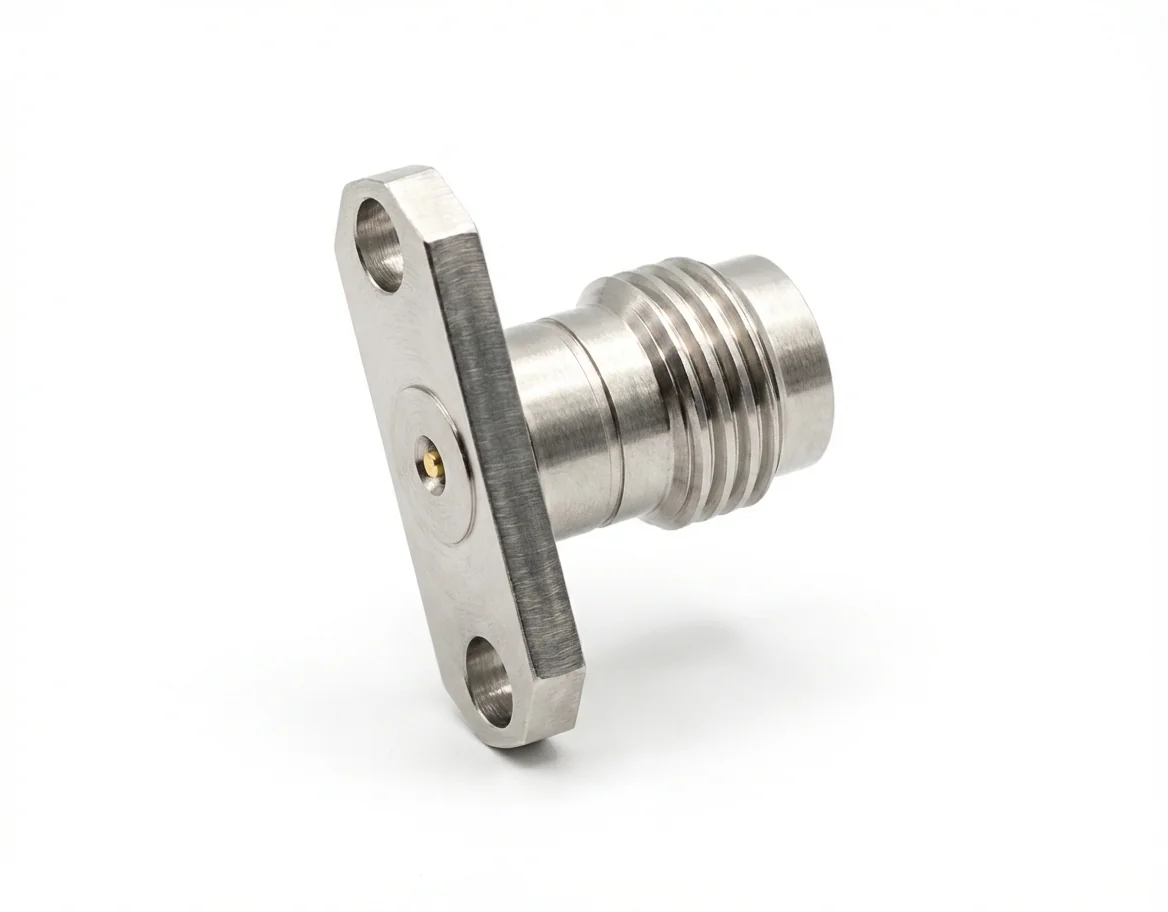

2,4-mm-HF-Steckverbinder (Buchse) mit 2-Loch-Flanschmontage, feldaustauschbar – Modell 2.4-KFD18

Der 2,4-mm-HF-Steckverbinder (Buchse) mit 2-Loch-Flanschmontage mit 0,38 mm Stift und 12,22 mm Lochabstand bietet eine robuste elektrische Leistung für kompakte Messaufbauten hoher Leistung. Dieser feldaustauschbarer Steckverbinder arbeitet von DC bis 50 GHz bei 50 Ω Impedanz und sichert verlässliche Verbindungen in tragbaren und modularen HF-Prüfumgebungen.

Verlässliche elektrische Gleichmäßigkeit

Mit einem VSWR ≤ 1,2 und einer Einfügedämpfung ≤ 0,06 √F(GHz) dB verringert der 2,4-mm-HF-Steckverbinder (Buchse) mit 2-Loch-Flanschmontage Signalverzerrungen und wahrt eine wiederholbare Impedanzanpassung. Der Stiftdurchmesser von 0,38 mm bringt zusätzliche Festigkeit für eine stabile elektrische Kopplung im wiederholten Einsatz.

Mechanische Festigkeit und Konformität

Der 2,4-mm-Flanschsteckverbinder (Buchse) wird aus Edelstahl mit goldbeschichteten Berylliumkupfer-Kontakten präzisionsgefertigt und erreicht so eine überlegene Leitfähigkeit und Haltbarkeit. Vollständig REACH- und RoHS-konform, erfüllt er internationale Sicherheits- und Umweltnormen und wahrt dabei einen verlässlichen Betrieb von −55 °C bis +165 °C.

Anwendungen in Hochfrequenzmodulen

Die Zweiloch-Flanschstruktur mit 12,22 mm erlaubt eine nahtlose Montage in HF-Baugruppen mit 2-Loch-Flanschmontage, wie sie in Radaranalysesystemen, Frequenzkalibriermodulen und modernen Netzwerkanalysatoren verwendet werden.

Maßgeschneiderte HF-Entwicklung

Mechanc bietet anpassbare 2,4-mm-HF-Steckverbinder, die für präzise Labor- und Feldanwendungen entwickelt wurden. Entdecken Sie den HF-Steckverbinder-Katalog für kompatible Hochfrequenz-Steckverbinder und Zubehör. Kombinieren Sie ihn mit dem 2,4-mm-HF-Steckverbinder (Stecker) mit 2-Loch-Flanschmontage – Modell 2.4-JFD18, um eine angepasste Impedanz und ein optimales Breitbandverhalten sicherzustellen.
