HF-Steckverbinder 2,4 mm, Buchse, 4-Loch-Flanschmontage – vor Ort austauschbar, Lochabstand 5,64 mm, Stiftdurchmesser 0,23 mm

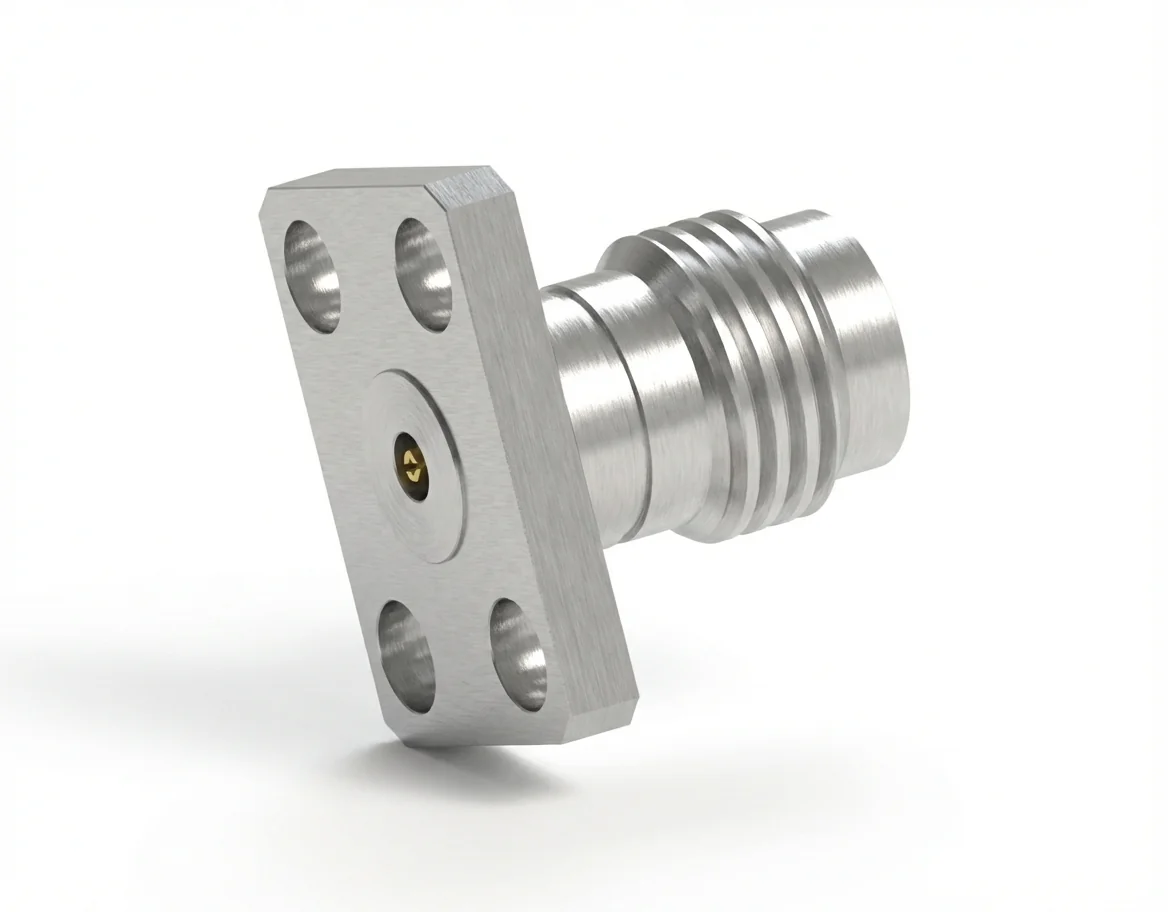

2,4-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage, feldaustauschbar – Modell 2.4-KFD11

Der 2,4-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage mit 0,23 mm Stiftdurchmesser und kompaktem 5,64 mm Lochabstand ist für hochpräzise, platzbeschränkte Prüfsysteme optimiert. Ausgelegt für 50 Ω Impedanz und Frequenzbereiche bis 50 GHz, garantiert dieser feldaustauschbarer Steckverbinder Genauigkeit und Wiederholbarkeit in Feinkalibrierumgebungen.

Ultrafeine elektrische Präzision

Mit einem VSWR ≤ 1,2 und einer Einfügedämpfung ≤ 0,06 √F(GHz) dB sichert der 2,4-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage eine minimale Reflexion in hochempfindlichen metrologischen Anwendungen. Der Stiftdurchmesser von 0,23 mm bietet eine außergewöhnliche Ausrichtgenauigkeit, entscheidend für HF-Module im Mikromaßstab und präzise Signalschnittstellen.

Miniaturisierte mechanische Konstruktion und Konformität

Der 2,4-mm-Flanschsteckverbinder (Buchse) wird aus Edelstahl und goldbeschichtetem Berylliumkupfer gefertigt und bietet damit einen verlässlichen elektrischen Kontakt, einen geringen Widerstand und eine ausgezeichnete mechanische Verschleißfestigkeit. Vollständig REACH- und RoHS-konform, erfüllt er weltweite Umwelt- und Sicherheitsnormen und wahrt dabei eine gleichbleibende Leistung von −55 °C bis +165 °C in kompakten, hochpräzisen Baugruppen.

Integration in kompakte Systeme

Der 5,64-mm-Flanschabstand ermöglicht die Integration in ultrakompakte Geräte und hochfrequente Mikroanalysatoren. Diese Montagegeometrie passt zu den HF-Steckverbinder mit 4-Loch-Flanschmontage, die in modularen Baugruppen der nächsten Generation und miniaturisierten Kalibrierplattformen eingesetzt werden.

Kundenspezifische Präzisionsentwicklung

Mechanc bietet maßgefertigte 2,4-mm-HF-Steckverbinder mit angepassten Stiftdurchmessern, Flanschkonfigurationen und Oberflächen. Besuchen Sie den HF-Steckverbinder-Katalog für weitere Präzisionskomponenten, die für anspruchsvolle Prüfumgebungen entwickelt wurden. Kombinieren Sie ihn mit dem 2,4-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flanschmontage – Modell 2.4-JFD11 für eine vollständig abgestimmte Hochfrequenzleistung und eine optimierte Kontrolle der Rückflussdämpfung.
