HF-Steckverbinder 2,4 mm, Buchse, 4-Loch-Flanschmontage – vor Ort austauschbar, Lochabstand 6,35 mm, Stiftdurchmesser 0,38 mm

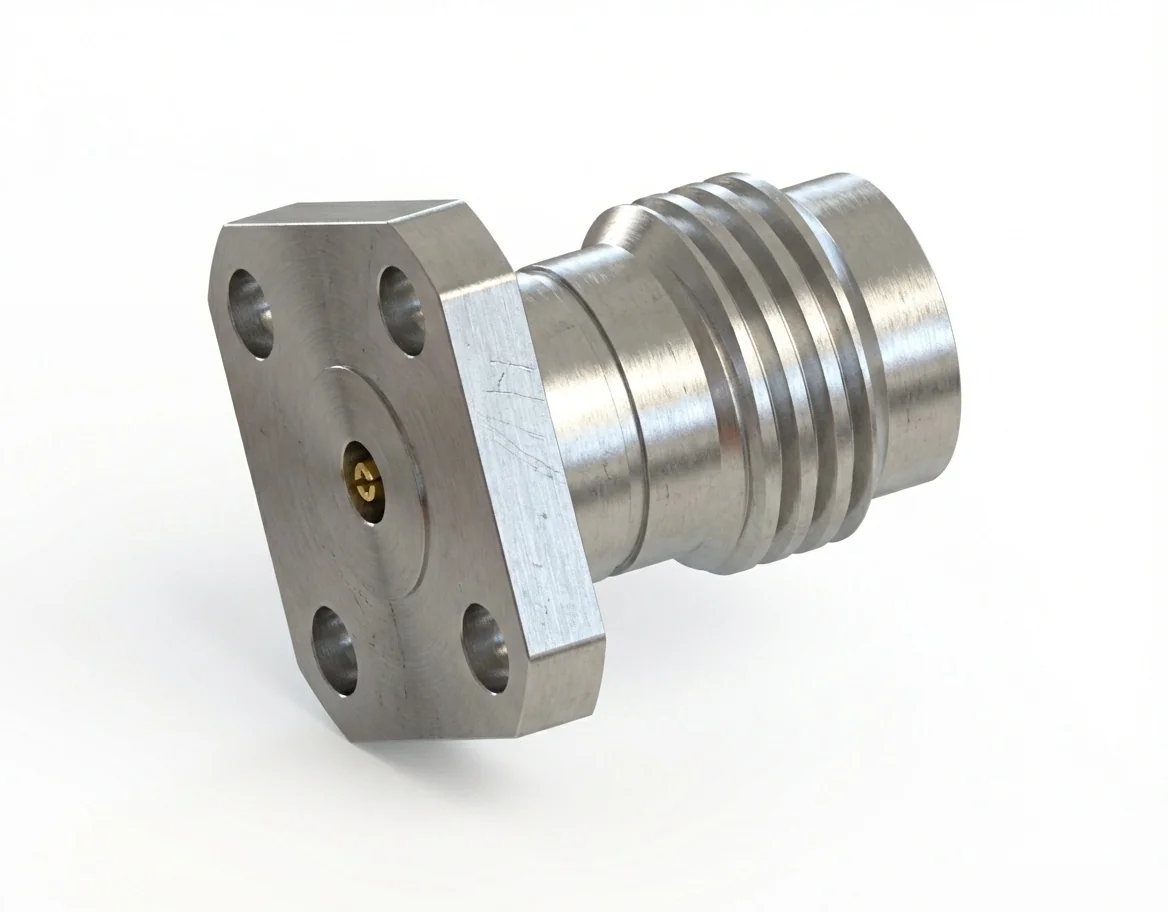

2,4-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage, feldaustauschbar – Modell 2.4-KFD8

Der 2,4-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage mit 0,38 mm Stiftdurchmesser und 6,35 mm Lochabstand bietet eine optimale Verbindung aus Haltbarkeit und elektrischer Präzision. Für 50-Ω-Systeme von DC bis 50 GHz ausgelegt, eignet sich dieser feldaustauschbarer Steckverbinder ideal für kompakte Messgeräte und mehrkanalige Prüfaufbauten, die eine wiederholbare Leistung verlangen.

Ausgewogenes elektrisches und mechanisches Konzept

Der 2,4-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage erreicht ein VSWR ≤ 1,2 und eine Einfügedämpfung ≤ 0,06 √F(GHz) dB und sichert damit eine geringe Reflexion und eine gleichbleibende Impedanzanpassung. Der 0,38-mm-Stift bietet eine robuste mechanische Festigkeit und wahrt dabei die präzise Signalausrichtung für breitbandige Prüfanwendungen.

Werkstoffzusammensetzung, Zuverlässigkeit und Konformität

Aus Edelstahl und Berylliumkupfer mit goldbeschichteten Kontakten gefertigt, bietet der 2,4-mm-Flanschsteckverbinder (Buchse) eine langfristige Leitfähigkeit, Korrosionsbeständigkeit und mechanische Stabilität über Tausende von Steckzyklen. Vollständig REACH- und RoHS-konform, hält er internationale Umwelt- und Materialsicherheitsnormen ein und wahrt dabei einen verlässlichen Betrieb zwischen −55 °C und +165 °C.

Anwendungen in kompakten Prüfbaugruppen

Der verringerte 6,35-mm-Flanschabstand unterstützt die Montage in HF-Module mit 4-Loch-Flanschmontage, bei denen begrenzte Fläche und mechanische Steifigkeit entscheidend sind. Diese Konfiguration ist in tragbaren Analysatoren und dicht bestückten Geräteracks weit verbreitet.

Präzisionsfertigungsoptionen

Mechanc bietet kundenspezifische 2,4-mm-HF-Steckverbinder mit abweichenden Stiftgeometrien und Flanschformaten für die Integration in präzise HF-Baugruppen. Entdecken Sie unseren HF-Steckverbinder-Katalog, um verwandte Modelle und kompatible Komponenten zu finden. Kombinieren Sie ihn mit dem 2,4-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flanschmontage – Modell 2.4-JFD8 für eine hochfrequente Symmetrie und eine überlegene Rückflussdämpfung.
