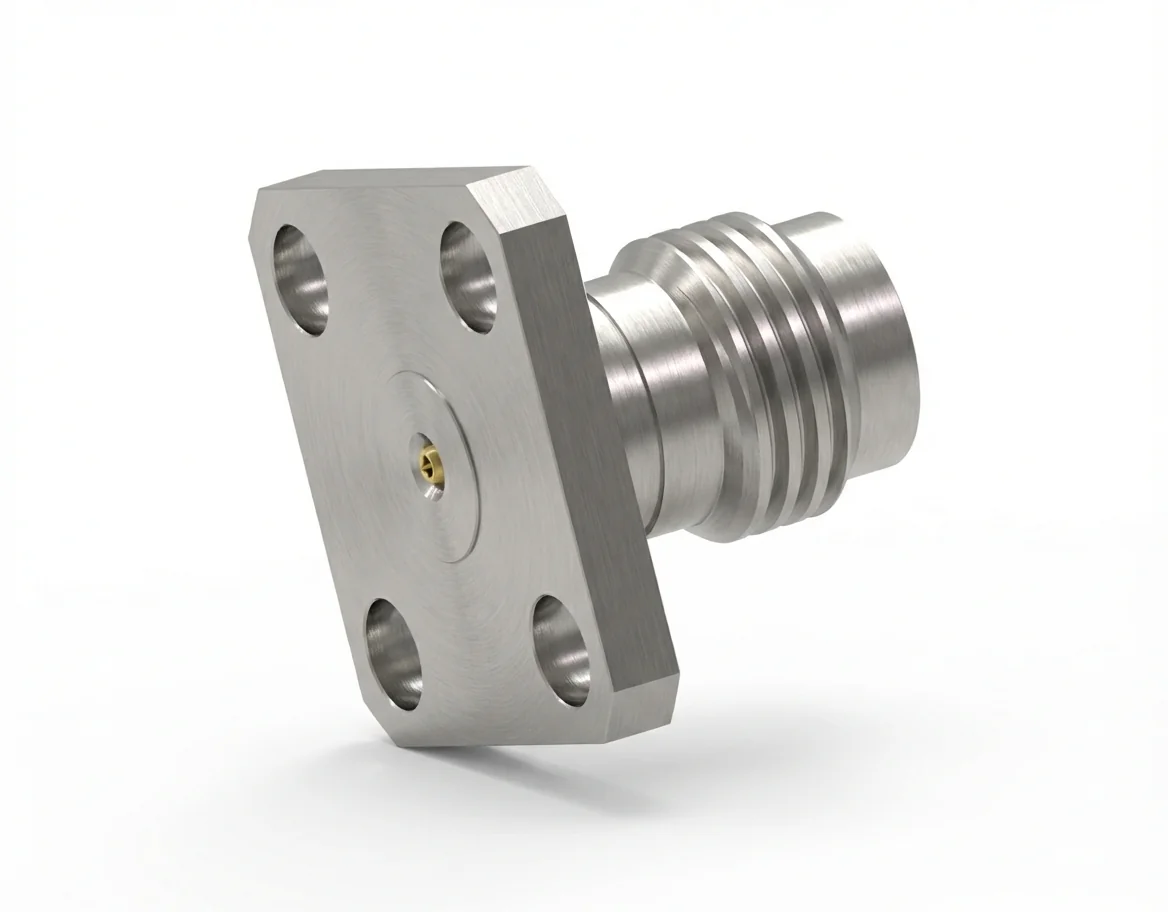

HF-Steckverbinder 2,4 mm, Buchse, 4-Loch-Flanschmontage – vor Ort austauschbar, Lochabstand 8,64 mm, Stiftdurchmesser 0,3 mm

2,4-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage – feldaustauschbar, Modell 2.4-KFD2

Der 2,4-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage mit 8,64 mm Lochabstand und einem Stiftdurchmesser von 0,30 mm liefert eine herausragende Präzision und Wiederholbarkeit über breitbandige HF- und Mikrowellensysteme hinweg. Ausgelegt für 50 Ω Impedanz und einen Betrieb bis 50 GHz, sichert der 2.4-KFD2 eine geringe Reflexion und eine gleichbleibende Leistung in vektoriellen Netzwerkanalysatoren, Kalibriervorrichtungen und Messmodulen. Entdecken Sie weitere HF-Steckverbinder von Mechanc.

Elektrische Präzision und Breitbandstabilität

Der Steckverbinder 2.4-KFD2 wahrt VSWR ≤ 1,18 und Einfügedämpfung ≤ 0,06 √F(GHz) dB über seinen gesamten Arbeitsbereich und bietet damit eine ausgezeichnete Impedanzkontinuität und eine geringe Intermodulationsverzerrung. Seine präzise 2,4-mm-Schnittstelle unterstützt die wiederholbare Kalibrierqualität, die Metrologie und Hochfrequenzprüfung verlangen. Sehen Sie verwandte 2,4-mm-Steckverbinder.

Flanschkonstruktion und mechanische Genauigkeit

Die 4-Loch-Flanschmontage-Ausführung des 2.4-KFD2 sichert eine präzise Positionierung der Bezugsebene und eine Vibrationsfestigkeit. Mit seinem 8,64-mm-Lochbild unterstützt er eine sichere Integration in dicht bestückte Prüfpanels und eine dauerhafte Leistung unter wiederholter mechanischer Belastung.

Werkstoffauswahl und Schnittstellenzuverlässigkeit

Aus passiviertem Edelstahl mit einem goldbeschichteten Kontakt aus Berylliumkupfer gefertigt, garantiert der Steckverbinder 2.4-KFD2 eine langfristige mechanische Ausdauer und einen stabilen elektrischen Kontakt. Die robuste Konstruktion minimiert Verformungen beim Anziehen und sichert dabei die RoHS– und REACH-Konformität. Durchsuchen Sie weitere feldaustauschbare Steckverbinder für den professionellen Messeinsatz.

Anwendungen und kundenspezifische Anpassungen

Der 2.4-KFD2 HF-Steckverbinder mit 4-Loch-Flanschmontage eignet sich ideal für Millimeterwellen-Analysatoren, Messköpfe und Kalibriersätze, die eine präzise Ausrichtung und eine stabile HF-Masseführung verlangen. Mechanc bietet kundenspezifische Flanschausführungen, Beschichtungen und nichtmagnetische Optionen für Luftfahrt-, Verteidigungs- und metrologiegerechte Geräte.

Die passende Steckerausführung finden Sie beim Spiegelteil: 2,4-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flansch – Stiftdurchmesser von 0,30 mm, Modell 2.4-JFD2.
