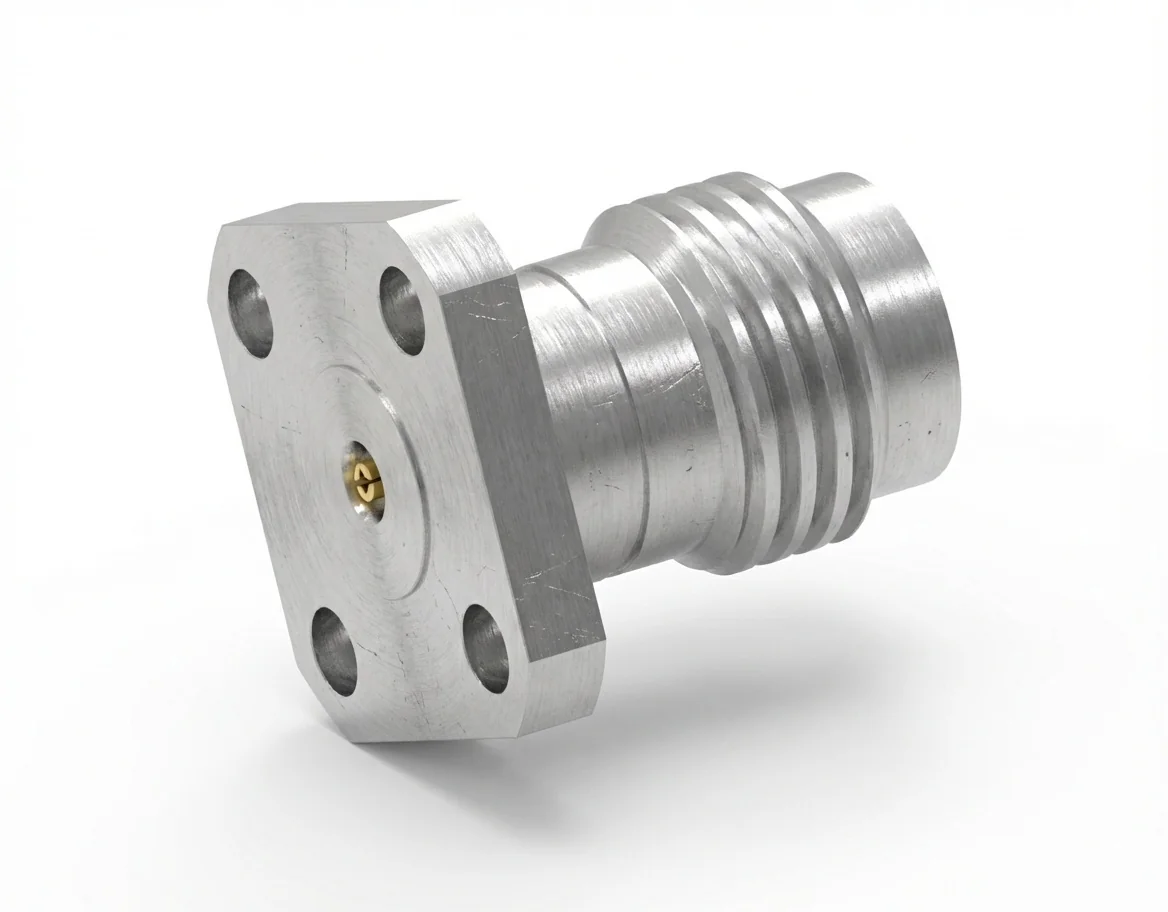

HF-Steckverbinder 2,4 mm, Buchse, 4-Loch-Flanschmontage – vor Ort austauschbar, Lochabstand 6,35 mm, Stiftdurchmesser 0,3 mm

2,4-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage, feldaustauschbar – Modell 2.4-KFD7

Der 2,4-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage mit 0,30 mm Stift und 6,35 mm Lochabstand verbindet eine kompakte Bauform mit mechanischer Widerstandsfähigkeit. Ausgelegt für 50 Ω Impedanz und einen Betrieb von DC bis 50 GHz, liefert dieser feldaustauschbarer HF-Steckverbinder eine gleichbleibende Signalintegrität für miniaturisierte Labor- und Kommunikationsgeräte.

Stabile Leistung in kompakten Anordnungen

Mit einem VSWR ≤ 1,2 und einer Einfügedämpfung ≤ 0,06 √F(GHz) dB sichert der 2,4-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage eine verlustarme Übertragung selbst in dicht bestückten Prüfbaugruppen. Der 0,30-mm-Stift bietet einen ausgewogenen Kompromiss zwischen Kontaktzuverlässigkeit und feiner Ausrichtgenauigkeit.

Langlebige Werkstoffe, Umweltbeständigkeit und Konformität

Der 2,4-mm-Flanschsteckverbinder (Buchse) verwendet Edelstahl, passiviertes Messing und goldbeschichtetes Berylliumkupfer für eine optimale Leitfähigkeit und Verschleißfestigkeit. Vollständig REACH- und RoHS-konform, erfüllt er internationale Umweltnormen und wahrt dabei eine verlässliche mechanische Integrität und elektrische Stabilität über −55 °C bis +165 °C.

Anwendungen und Montagevielfalt

Der verringerte 6,35-mm-Lochabstand unterstützt den Einbau in modulare Geräte und kompakte Mikrowelleneinheiten. Die Vier-Loch-Konfiguration passt zu den üblichen HF-Steckverbinder mit 4-Loch-Flanschmontage, die eine wiederholbare Drehmomentausrichtung verlangen.

Präzise Anpassung für HF-Systeme

Das 2,4-mm-HF-Steckverbinder-Programm von Mechanc umfasst eine Reihe von Stift- und Flanschoptionen für jedes Integrationsprofil. Besuchen Sie den HF-Steckverbinder-Katalog, um weitere Hochfrequenzkomponenten für Ihre Entwicklungsprojekte zu entdecken. Kombinieren Sie ihn mit dem 2,4-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flanschmontage – Modell 2.4-JFD7 für eine präzise Kopplung und eine verbesserte breitbandige Phasenstabilität.
