HF-Steckverbinder 2,4 mm, Buchse, 4-Loch-Flanschmontage – vor Ort austauschbar, Lochabstand 5,64 mm, Stiftdurchmesser 0,46 mm

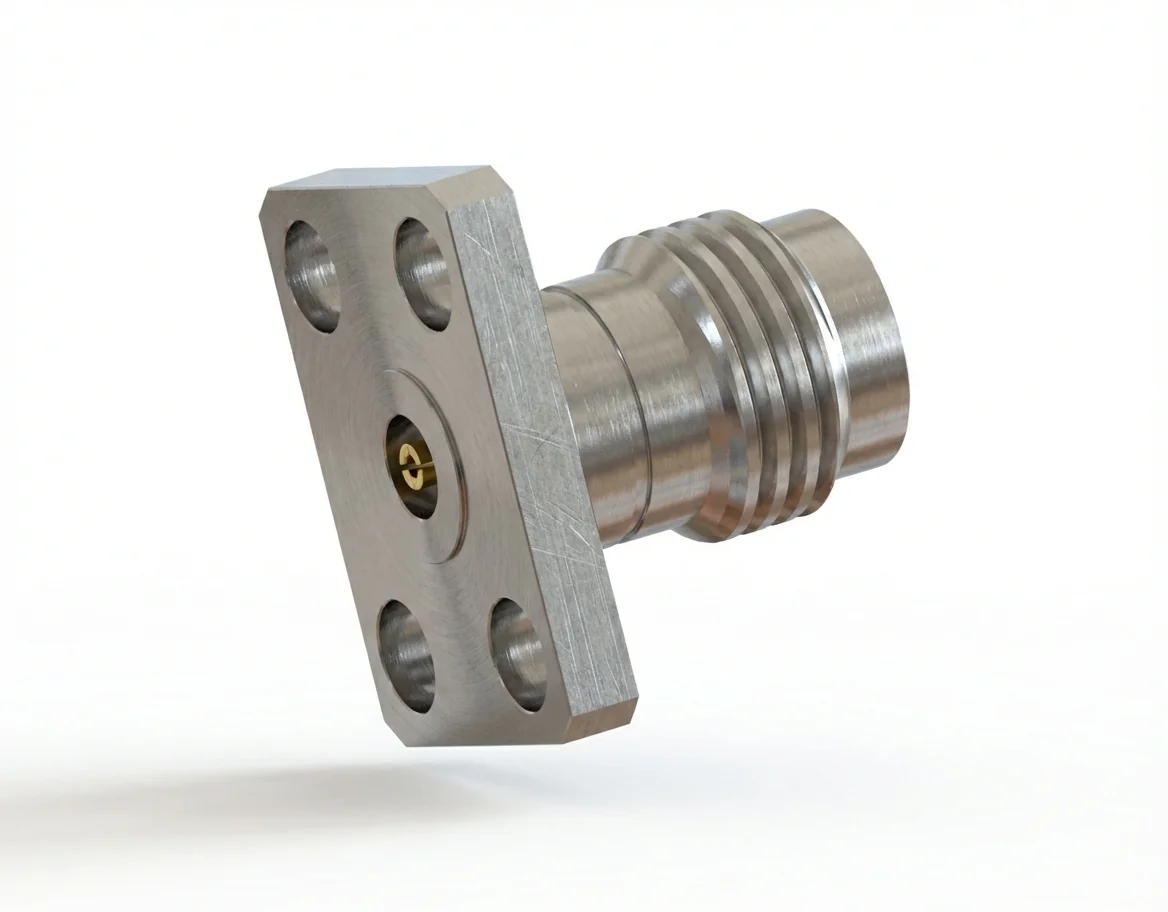

2,4-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage, feldaustauschbar – Modell 2.4-KFD14

Der 2,4-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage mit 0,46 mm Stift und 5,64 mm Lochabstand sichert eine robuste elektrische und mechanische Leistung für Prüfanwendungen mittlerer Leistung. Für den Betrieb mit 50 Ω von DC bis 50 GHz ausgelegt, ist dieser feldaustauschbarer Steckverbinder eine bewährte Wahl für präzise Prüfbaugruppen und Analysatorplattformen.

Optimierte elektrische Kontrolle

Mit einem VSWR ≤ 1,2 und einer Einfügedämpfung ≤ 0,06 √F(GHz) dB erreicht der 2,4-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage eine gleichbleibende Rückflussdämpfung. Der Stiftdurchmesser von 0,46 mm verbessert die Belastbarkeit und die Wiederholbarkeit in Messumgebungen im Dauerbetrieb.

Langlebige Konstruktion und Konformität

Der 2,4-mm-Flanschsteckverbinder (Buchse) verbindet ein Gehäuse aus Edelstahl mit goldbeschichteten Berylliumkupfer-Kontakten und erreicht so Langlebigkeit und Leitfähigkeit. Jede Einheit ist REACH- und RoHS-konform und wahrt stabile elektrische Eigenschaften zwischen −55 °C und +165 °C.

Typische Anwendungen

Der Flanschabstand von 5,64 mm vereinfacht die Integration in Systeme mit HF-Steckverbinder mit 4-Loch-Flanschmontage, wie sie in Kalibriergeräten, Hochfrequenzverstärkern und vektoriellen Netzwerkanalysatoren verwendet werden.

Konstruktive Flexibilität

Mechanc bietet maßgefertigte 2,4-mm-HF-Steckverbinder mit alternativen Flanschgrößen und Oberflächen. Sehen Sie sich den HF-Steckverbinder-Katalog für kompatibles Zubehör und spezialisierte Präzisionsserien an. Kombinieren Sie ihn mit dem 2,4-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flanschmontage – Modell 2.4-JFD14 für eine gleichbleibende Leistungsfestigkeit und eine breitbandige Impedanzanpassung.
