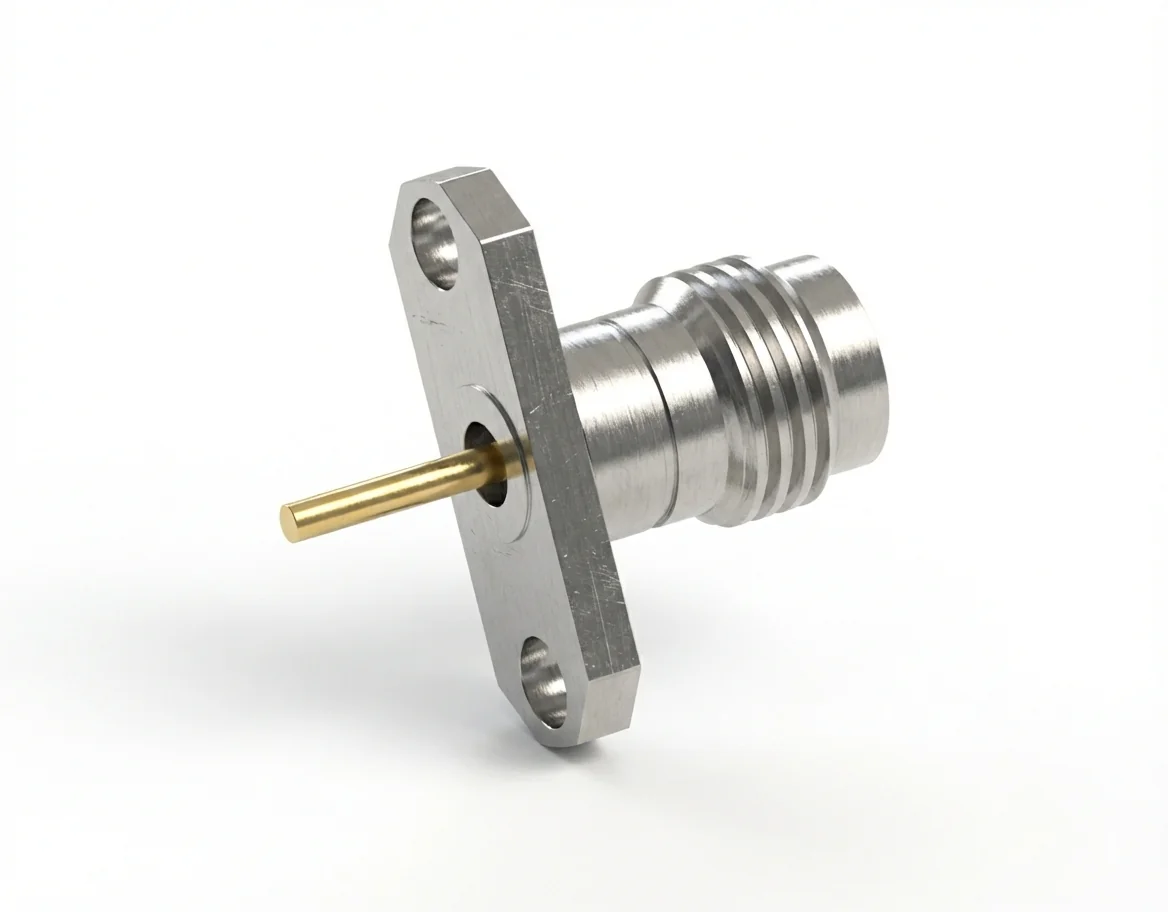

HF-Steckverbinder 2,4 mm, Buchse, 2-Loch-Flanschmontage – Lötanschluss, Lochabstand 12,22, Stiftdurchmesser 1,04 mm

2,4-mm-HF-Steckverbinder (Buchse) mit 2-Loch-Flanschmontage – Lötanschluss, Modell 2.4-KFD32

Der 2,4-mm-HF-Steckverbinder (Buchse) mit 2-Loch-Flanschmontage mit 1,04 mm Stift und 12,22 mm Lochabstand ist für hochfrequente, gelötete Anwendungen konstruiert, die eine außergewöhnliche Stabilität und eine geringe Signaldämpfung verlangen. Dieser präzise HF-Steckverbinder mit 2-Loch-Flanschmontage arbeitet von DC bis 50 GHz mit einer 50 Ω Impedanz und bietet einen sicheren Lötabschluss sowie eine gleichbleibende elektrische Leistung in Labor- und Messsystemen.

Ausgezeichnete Hochfrequenzstabilität

Mit VSWR ≤ 1,18 und einer Einfügedämpfung ≤ 0,06 √F(GHz) dB sichert der 2,4-mm-HF-Steckverbinder (Buchse) mit 2-Loch-Flanschmontage eine minimale Reflexion und eine stabile Signalübertragung über breitbandige Prüffrequenzen und unterstützt damit genaue Messungen in Anwendungen höchster Frequenz.

Präzise Konstruktion und Konformität

Aus Edelstahl gefräst und mit goldbeschichteten Berylliumkupfer-Kontakten bestückt, sichert der 2,4-mm-Flanschsteckverbinder (Buchse) eine mechanische Integrität, eine Korrosionsbeständigkeit und eine dauerhafte Leitfähigkeit. Vollständig REACH- und RoHS-konform, erfüllt er internationale Umwelt- und Sicherheitsnormen und wahrt dabei eine stabile Leistung von −55 °C bis +165 °C.

Anwendungen und Integration

Der Flanschabstand von 12,22 mm und die Lötausführung machen diesen Steckverbinder ideal für den Einbau in kompakte Analysatoren, Frequenzerweiterungsmodule und präzise Messköpfe, die eine dauerhafte Hochfrequenzkopplung verlangen. Kompatibel mit HF-Steckverbinder mit 2-Loch-Flanschmontage, wie sie in der Metrologie und in Mikrowellen-Messbaugruppen verwendet werden.

Kundenspezifische Entwicklung und HF-Lösungen

Mechanc bietet eine erweiterte Auswahl an 2,4-mm-HF-Steckverbinder in Löt-, Klemm- und feldaustauschbaren Ausführungen für unterschiedlichste Entwurfsanforderungen. Entdecken Sie unseren HF-Steckverbinder-Katalog für verwandte Präzisionskomponenten und maßgeschneiderte Entwicklungsoptionen.
