HF-Steckverbinder 2,4 mm, Stecker, 4-Loch-Flanschmontage – vor Ort austauschbar, Lochabstand 8,64 mm, Stiftdurchmesser 0,3 mm

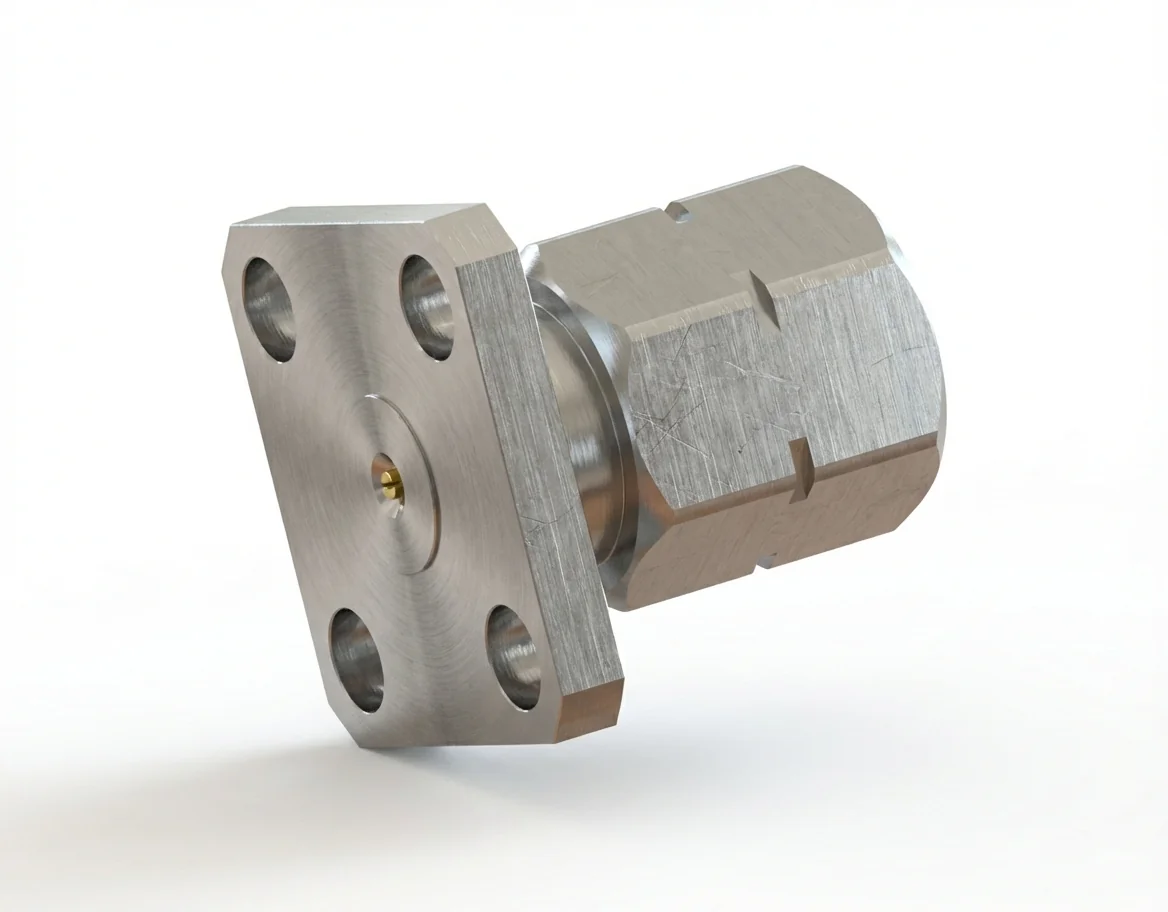

2,4-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flanschmontage, feldaustauschbar – Modell 2.4-JFD2

Der 2,4-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flanschmontage mit 0,30 mm Stift und 8,64 mm Lochabstand bietet eine präzise, stabile Schnittstelle für breitbandige Prüfumgebungen. Für 50-Ω-Systeme bis 50 GHz ausgelegt, verbindet dieser feldaustauschbarer Steckverbinder Haltbarkeit und Genauigkeit in anspruchsvollen Mikrowellen- und Messaufbauten.

Stabile Breitbandleistung

Mit einem VSWR ≤ 1,2 und einer Einfügedämpfung ≤ 0,06 √F(GHz) dB sichert der 2,4-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flanschmontage eine geringe Reflexion und eine ausgezeichnete Phasenkonstanz. Der Stiftdurchmesser von 0,30 mm bietet das optimale Gleichgewicht zwischen Kontaktdruck und elektrischer Präzision bei wiederholten Prüfzyklen.

Werkstoffzuverlässigkeit und Konformität

Aus passiviertem Edelstahl gefräst und mit goldbeschichteten Berylliumkupfer-Kontakten bestückt, garantiert der 2,4-mm-Flanschsteckverbinder (Stecker) eine dauerhafte Leitfähigkeit und Korrosionsbeständigkeit. Er ist vollständig REACH- und RoHS-konform und arbeitet zuverlässig zwischen −55 °C und +165 °C.

Anwendungen und Systemintegration

Ideal für Kalibriervorrichtungen, die Prüfung von Leistungsverstärkern und Mikrowellenmodule: Das Vierloch-Bild des Steckverbinders sichert die feste Befestigung an HF-Steckverbinder mit 4-Loch-Flanschmontage über unterschiedlichste Hochfrequenzplattformen hinweg.

Abgestimmte Schnittstelle und Sonderoptionen

Der 2.4-JFD2 ist für die Paarung mit der entsprechenden Buchsenausführung ausgelegt, erhältlich als 2,4-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage – Modell 2.4-KFD2. Mechanc bietet außerdem kundenspezifisch entwickelte 2,4-mm-HF-Steckverbinder für besondere Flanschgeometrien und Schnittstellentypen. Besuchen Sie den HF-Steckverbinder-Katalog für verwandte Lösungen.
