HF-Steckverbinder 2,4 mm, Stecker, 4-Loch-Flanschmontage – vor Ort austauschbar, Lochabstand 6,35 mm, Stiftdurchmesser 0,3 mm

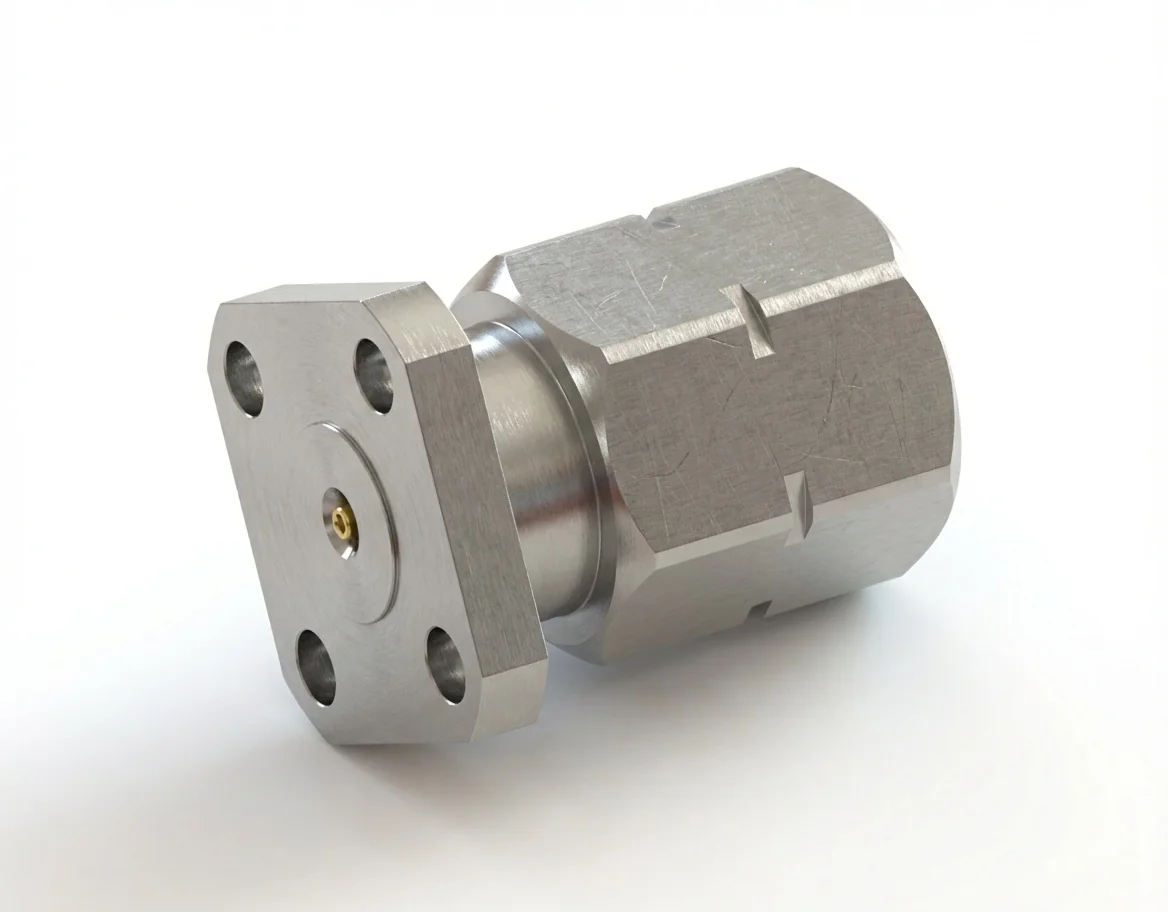

2,4-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flanschmontage, feldaustauschbar – Modell 2.4-JFD7

Der 2,4-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flanschmontage mit 0,30 mm Stift und 6,35 mm Lochabstand verbindet eine kompakte Mechanik mit einer ausgezeichneten elektrischen Kontinuität. Für 50-Ω-Systeme bis 50 GHz optimiert, unterstützt dieser feldaustauschbarer HF-Steckverbinder eine präzise Phasenkontrolle in kompakten Mess- und Prüfaufbauten.

Ausgewogene Leistung und mechanische Stabilität

Mit einem VSWR ≤ 1,2 und einer Einfügedämpfung ≤ 0,06 √F(GHz) dB liefert der 2,4-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flanschmontage einen verlustarmen Betrieb selbst bei wiederholten Steckzyklen. Der Stiftdurchmesser von 0,30 mm erreicht eine ausgewogene Mischung aus Ausrichtgenauigkeit und Kontaktrobustheit.

Haltbarkeit und Konformität

Aus Edelstahl und goldbeschichtetem Berylliumkupfer gefertigt, bietet der 2,4-mm-Flanschsteckverbinder (Stecker) eine überlegene Verschleißfestigkeit und eine stabile Leitfähigkeit. Er arbeitet zwischen −55 °C und +165 °C und erfüllt die vollständigen REACH- und RoHS-Umweltnormen.

Typische Einsatzfälle

Der Steckverbinder wird häufig an Anschlüssen vektorieller Netzwerkanalysatoren, in Schaltmatrizen hoher Dichte und in kompakten Messbaugruppen eingesetzt, die eine sichere Befestigung an HF-Module mit 4-Loch-Flanschmontage verlangen.

Passende Buchsenausführung und Anpassung

Der 2.4-JFD7 ist für die Paarung mit dem 2,4-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage – Modell 2.4-KFD7 ausgelegt. Entdecken Sie weitere 2,4-mm-HF-Steckverbinder und kundenspezifische Baugruppenlösungen im HF-Steckverbinder-Katalog.
