HF-Steckverbinder 2,4 mm, Stecker, 4-Loch-Flanschmontage – vor Ort austauschbar, Lochabstand 6,35 mm, Stiftdurchmesser 0,51 mm

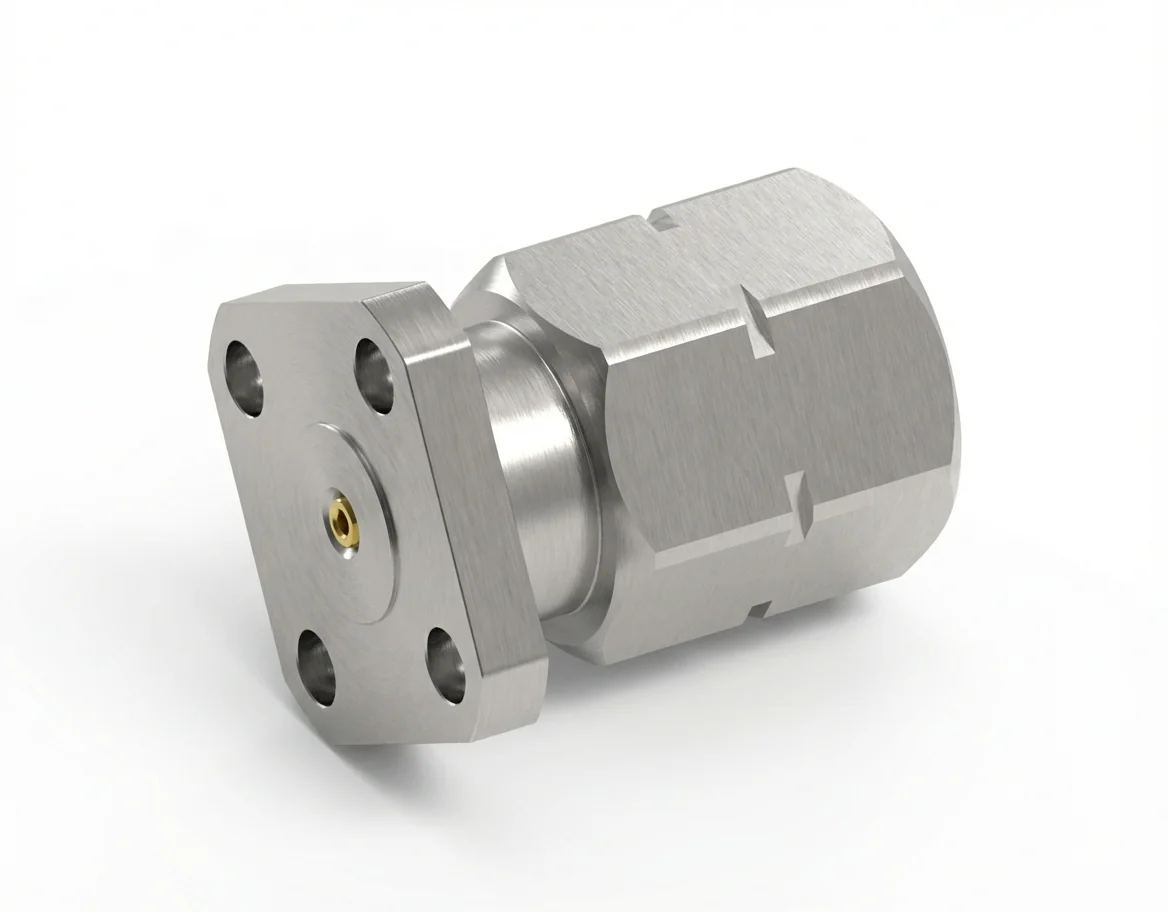

2,4-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flanschmontage, feldaustauschbar – Modell 2.4-JFD10

Der 2,4-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flanschmontage mit 0,51 mm Stift und 6,35 mm Lochabstand ist für robuste Messsysteme hoher Leistung gebaut. Mit 50 Ω Impedanz und einem Betrieb bis 50 GHz liefert dieser feldaustauschbarer HF-Steckverbinder wiederholbare, verlustarme Verbindungen für eine dauerhafte Prüfzuverlässigkeit.

Elektrische Stabilität bei hoher Leistung

Mit einem VSWR ≤ 1,2 und einer Einfügedämpfung ≤ 0,06 √F(GHz) dB sichert der 2,4-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flanschmontage eine gleichmäßige Impedanzkontrolle selbst unter wiederholter Steckbelastung. Der 0,51-mm-Stift erhöht die mechanische Festigkeit für den Dauerbetrieb in Prüfständen.

Werkstoffintegrität und Konformität

Aus Edelstahl mit goldbeschichteten Berylliumkupfer-Kontakten hergestellt, bietet der 2,4-mm-Flanschsteckverbinder (Stecker) eine überlegene Leitfähigkeit und einen wirksamen Korrosionsschutz. Er ist vollständig REACH- und RoHS-zertifiziert und arbeitet zuverlässig zwischen −55 °C und +165 °C.

Anwendungen und Systemintegration

Ideal für breitbandige Prüfplätze, Signalverteileinheiten und Mikrowellen-Netzwerkmodule: Seine Vierloch-Auslegung ist mit HF-Steckverbinder mit 4-Loch-Flanschmontage kompatibel und erlaubt eine wiederholbare Ausrichtung und Drehmomentkontrolle.

Kompatibles Modell und Anpassung

Der 2.4-JFD10 ist für die Paarung mit der gleichwertigen Buchsenausführung ausgelegt, dem 2,4-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage – Modell 2.4-KFD10. Maßgefertigte 2,4-mm-HF-Steckverbinder und präzise Flanschlösungen finden Sie im HF-Steckverbinder-Katalog.
