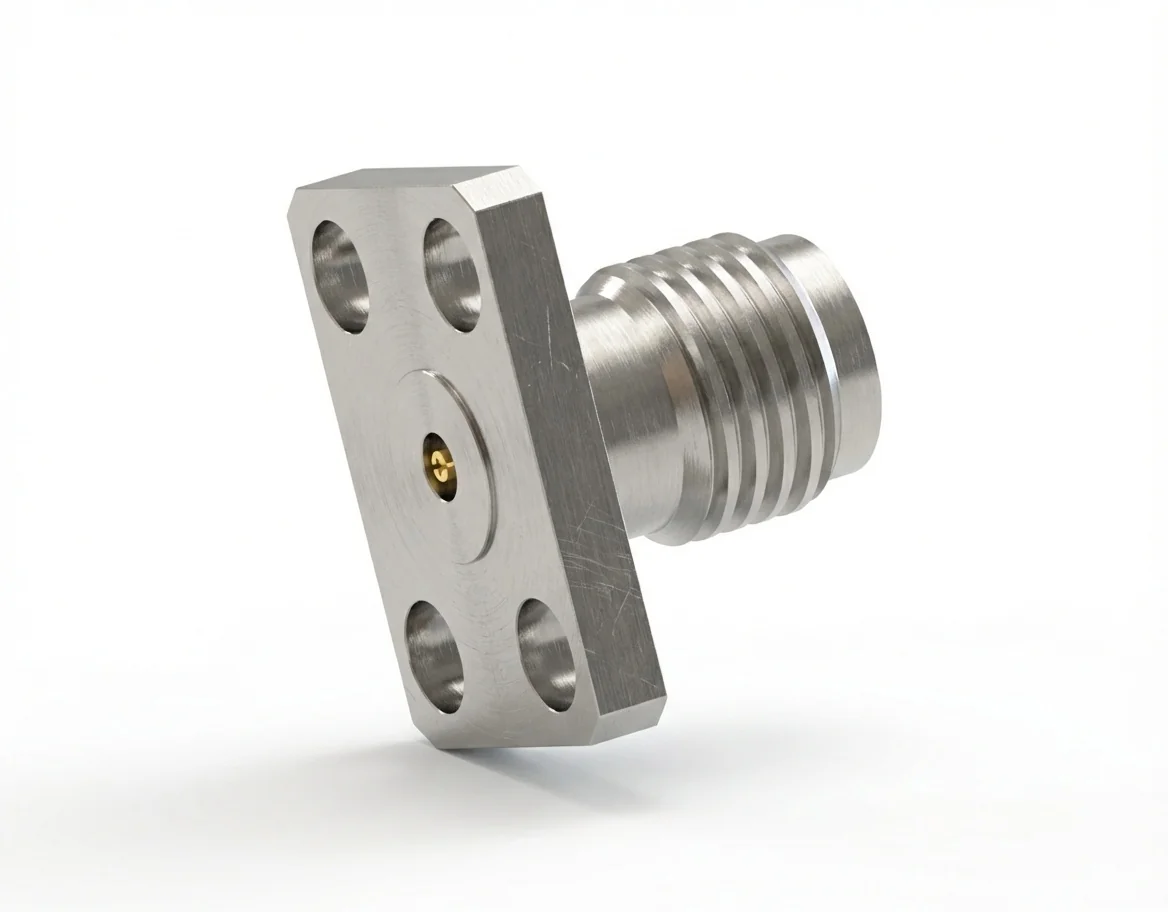

HF-Steckverbinder 2,92 mm, Buchse, 4-Loch-Flanschmontage – vor Ort austauschbar, Lochabstand 5,64 mm, Stiftdurchmesser 0,23 mm

2,92-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage, feldaustauschbar – Modell 2.92-KFD11

Der 2,92-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage mit 0,23 mm Stift und 5,64 mm Lochabstand ist für ultrakompakte, präzise HF-Module konstruiert. Für 50-Ω-Systeme bis 40 GHz ausgelegt, bietet dieser feldaustauschbarer Steckverbinder eine außergewöhnliche Signalintegrität und eine geringe Reflexion für metrologische Anwendungen.

Hochgenaue elektrische Stabilität

Mit VSWR ≤ 1,15 und eine Einfügedämpfung ≤ 0,06 √F(GHz) dB sichert der 2,92-mm-HF-Steckverbinder (Buchse) mit 4-Loch-Flanschmontage eine überlegene Kontrolle der Rückflussdämpfung in Mikromessumgebungen. Der feine 0,23-mm-Stift garantiert eine präzise Kontaktausrichtung innerhalb miniaturisierter Baugruppen.

Materialintegrität und Konformität

Aus Edelstahl und goldbeschichtetem Berylliumkupfer gefertigt, verbindet der 2,92-mm-Flanschsteckverbinder (Buchse) eine Korrosionsbeständigkeit mit einer elektrischen Verlässlichkeit. Vollständig REACH- und RoHS-konform, wahrt er seine Stabilität von −55 °C bis +165 °C.

Anwendungen

Ideal für Messköpfe von Netzwerkanalysatoren, Kalibriervorrichtungen und dicht gepackte HF-Baugruppen mit 4-Loch-Flanschmontage, bei denen Präzision und Wiederholbarkeit entscheidend sind.

Passender Stecker

Kombinieren Sie ihn mit dem 2,92-mm-HF-Steckverbinder (Stecker) mit 4-Loch-Flanschmontage – Modell 2.92-JFD11. Das vollständige 2,92-mm-HF-Steckverbinderprogramm finden Sie in unserem HF-Steckverbinder-Katalog.
