Kostengünstiges verlustarmes HF-Koaxialkabel 18 GHz – Modell CFE500

Zuverlässiges und wirtschaftliches verlustarmes HF-Kabel für den allgemeinen Einsatz

Das kostengünstige verlustarme Koaxialkabel CFE500 verbindet Leistung, Stabilität und Wirtschaftlichkeit für HF- und Mikrowellenanwendungen, in denen langfristige Zuverlässigkeit entscheidend ist. Es arbeitet bis 18 GHz bei 50 Ω Impedanz und bietet eine gleichbleibende Dämpfung, ein stabiles Phasenverhalten und eine mechanische Robustheit, die für Messplätze, Kommunikationssysteme und Messaufbauten geeignet ist. Weitere preiswerte HF-Kabel finden Sie in der CFE-Serie – kostengünstige verlustarme Koaxialkabel.

Effizienter Aufbau für stabile HF-Übertragung

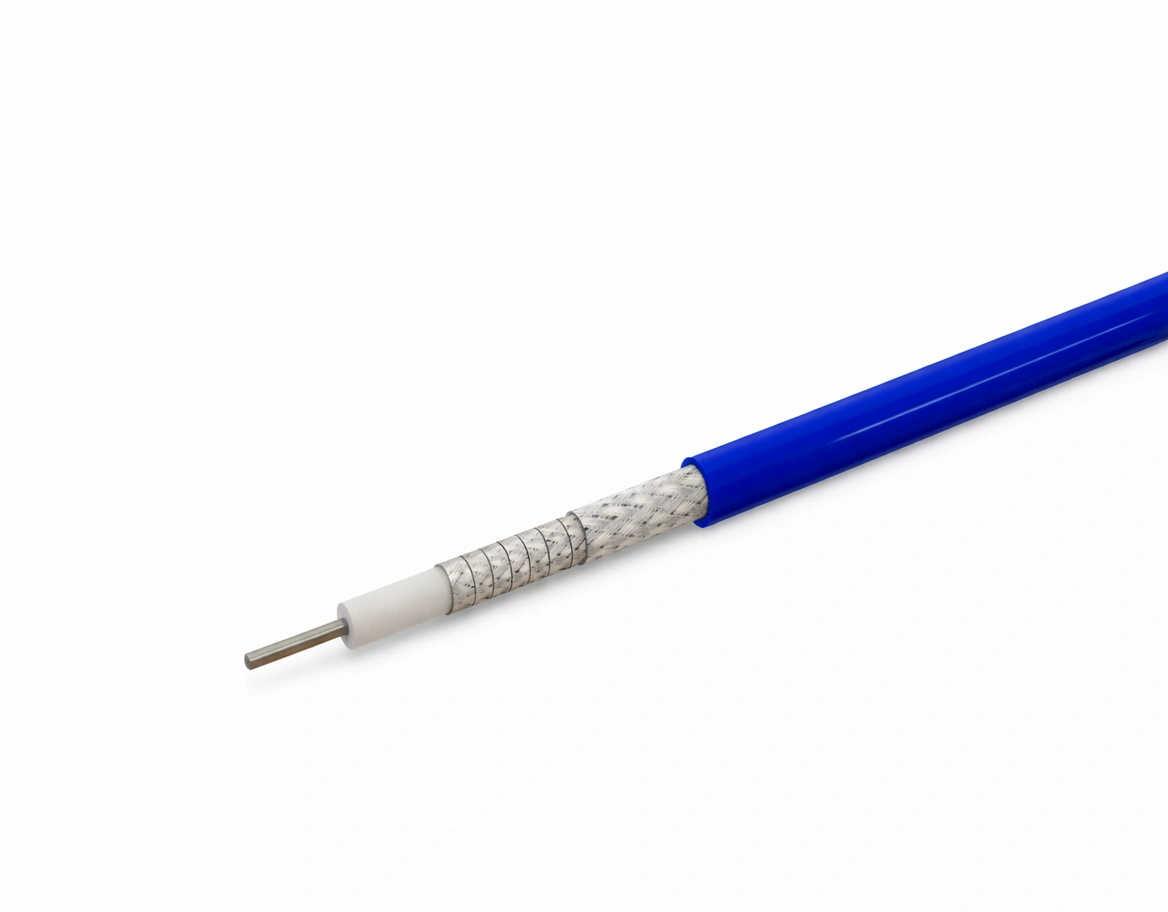

Das CFE500 besitzt einen versilberten Kupferinnenleiter von 1,45 mm, ein PTFE-Dielektrikum geringer Dichte und eine doppelte Schirmung aus selbstklebender Aluminiumfolie und versilbertem Kupfergeflecht. Dieser Aufbau sichert eine Dämpfung von nur 0,238 dB/m @ 1 GHz und 1,159 dB/m @ 18 GHz bei einer Schirmdämpfung von > 90 dB. Der FEP-Mantel bietet eine hohe Beständigkeit gegen Wärme und Chemikalien und erlaubt den Betrieb von –55 °C bis +125 °C.

Verlässliche Leistung und Wirtschaftlichkeit

Mit einer Phasenstabilität von ≤ ±9° @ 18 GHz und einer Amplitudenschwankung von ≤ ±0,1 dB sichert das verlustarme Koaxialkabel CFE500 eine präzise Signalübertragung auch bei thermischen und mechanischen Schwankungen. Es hält bis zu 1,5 kV DC stand und erreicht eine Ausbreitungsgeschwindigkeit von 76 %, was eine effiziente Energieübertragung im täglichen HF-Einsatz ermöglicht. Die Biegeradien von 25 mm einmalig und 51 mm wiederholt erlauben Flexibilität bei erhaltener elektrischer Integrität. Weitere verlustarme Varianten finden Sie in der Serie verlustarmer Koaxialkabel.

Hergestellt von Mechanc Shanghai Information Technology Co., Ltd., bietet das kostengünstige verlustarme Koaxialkabel CFE500 eine zuverlässige Dämpfungskontrolle, mechanische Haltbarkeit sowie geprüfte REACH- und RoHS-Konformität – eine preiswerte und zugleich stabile HF-Übertragungslösung für ein breites Spektrum an Standardanwendungen.
