Halbstarres phasenstabiles verlustarmes HF-Koaxialkabel 0,086″, spezifiziert bis 40 GHz

Phasenstabiles halbstarres HF-Kabel für präzise Hochfrequenzanwendungen

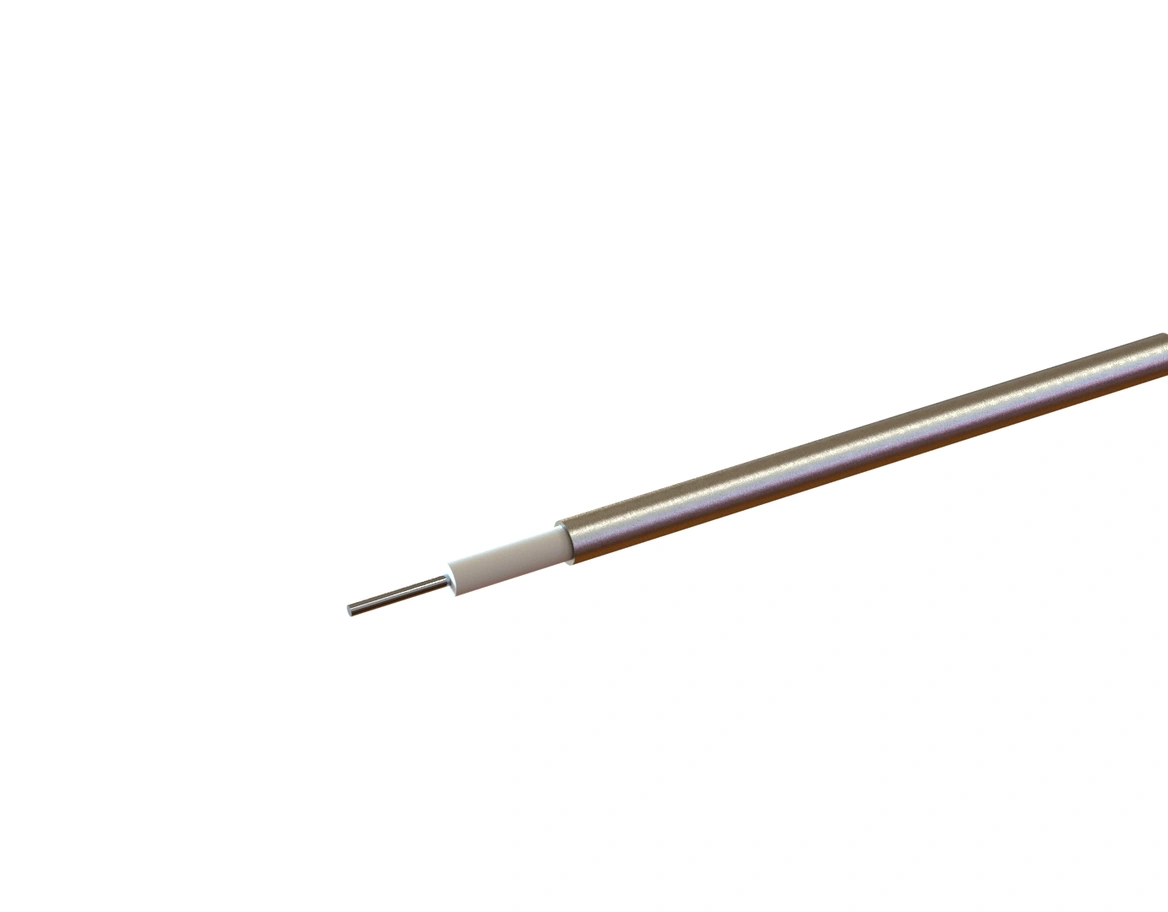

Das phasenstabile halbstarre Koaxialkabel CRM086 wurde für Mikrowellen- und messtechnische Systeme entwickelt, in denen Phasen- und Amplitudenkonstanz entscheidend sind. Es arbeitet bis 40 GHz bei 50 Ω Impedanz und bietet eine ausgezeichnete thermische und mechanische Stabilität mit minimaler Phasenänderung bei Temperaturschwankungen oder mechanischer Belastung. Weitere Modelle und Durchmesser finden Sie in der CRM-Serie – phasenstabile halbstarre Koaxialkabel.

Erhöhte Phasenstabilität durch geglühtes Kupferrohr

Das CRM086 besitzt einen versilberten Kupferinnenleiter von 0,56 mm, ein PTFE-Dielektrikum und einen nahtlosen, geglühten Kupferrohr-Außenleiter von 2,18 mm mit ternärer Legierungsbeschichtung als Korrosionsschutz. Diese starre Struktur begrenzt die Phasenabweichung auf ±3° bei 18 GHz und hält eine Schirmdämpfung von >165 dB für rauscharme und phasenkritische Messungen aufrecht.

Geringe Dämpfung und kontrolliertes Temperaturverhalten

Die Dämpfungswerte liegen bei nur 0,32 dB/m @ 300 MHz und 3,89 dB/m @ 40 GHz, während die mittlere Leistungsbelastbarkeit 0,47 kW @ 300 MHz erreicht. Eine Ausbreitungsgeschwindigkeit von 76 % und ein minimaler Biegeradius von 7 mm sichern eine präzise Signallaufzeit und wiederholbares Phasenverhalten über Temperaturzyklen von –55 °C bis +250 °C.

Mechanische Präzision für Metrologie und Messtechnik

Die halbstarre Konstruktion des CRM086 wahrt die Maßhaltigkeit für phasengleiche Baugruppen und VNA-Messsysteme. Der Kupferrohr-Außenleiter minimiert Fehler durch Mikrobewegungen und unterstützt die Langzeitstabilität in präzisen Messumgebungen.

Weitere phasenstabile Varianten in unterschiedlichen Durchmessern und Leistungsklassen finden Sie in der Serie halbstarrer Koaxialkabel.

Hergestellt von Mechanc Shanghai Information Technology Co., Ltd., bietet das phasenstabile halbstarre Koaxialkabel CRM086 geringe Dämpfung, enge Phasenkontrolle sowie geprüfte REACH- und RoHS-Konformität – für zuverlässige Signalintegrität in präzisen Hochfrequenzanwendungen.
