Hochleistungs-HF-Kabelkonfektion für Mess- und Prüftechnik, SMA Stecker auf SMA Stecker – Koaxialkabel CFT360H6

Leistungsstarke HF-Mess- und Prüfkabelkonfektion SMA Stecker auf SMA Stecker – aufgebaut mit Koaxialkabel CFT360H6

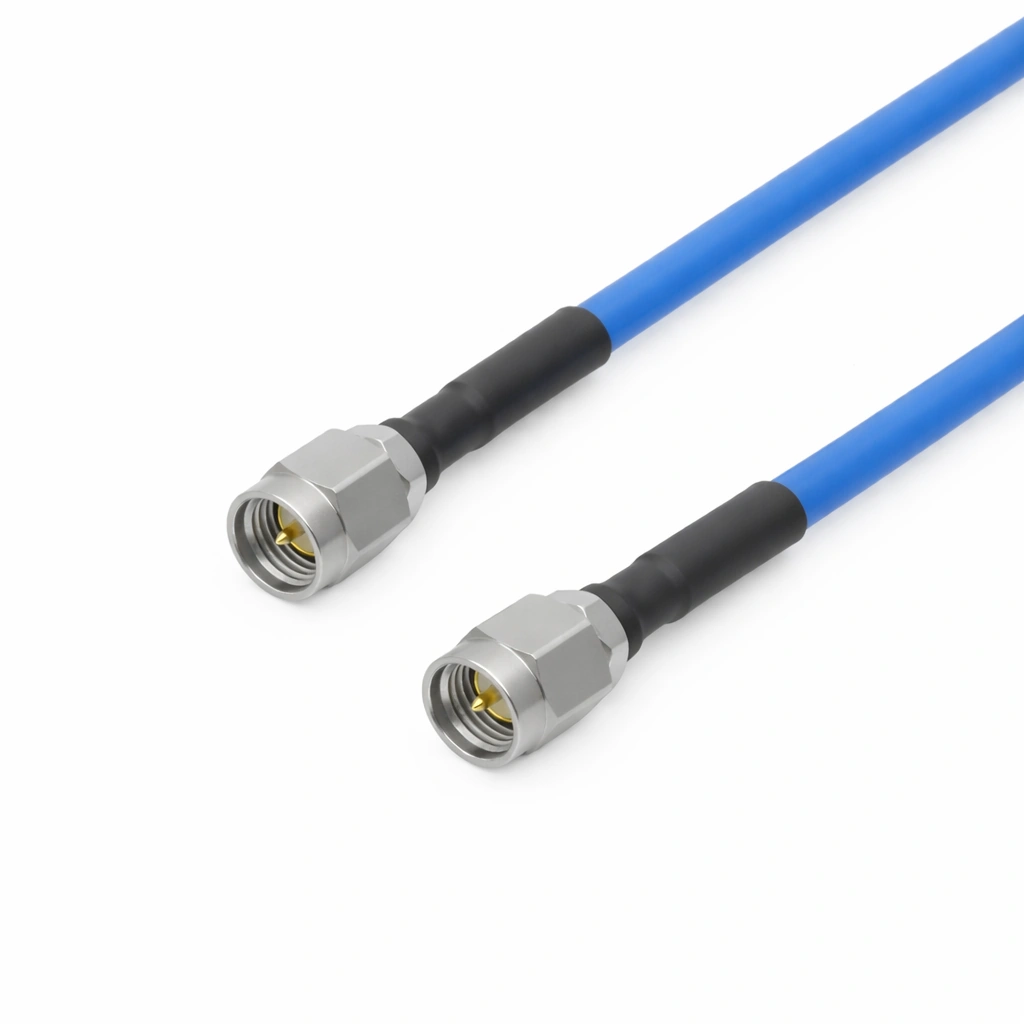

Die leistungsstarke HF-Mess- und Prüfkabelkonfektion SMA Stecker auf SMA Stecker — Modell TCCS-SMSM-1M — ist für zuverlässige HF-Messungen bis 6 GHz ausgelegt. Diese 1 Meter lange Konfektion nutzt das Koaxialkabel CFT360H6 von Mechanc, eine hochstabile, robuste Leistungsvariante des phasenstabilen, robusten 50-GHz-Präzisionsmesskabels CFT360A61 mit FEP-Mantel. Beide Enden sind mit präzisen SMA-Steckern (Referenz SMA-JCFT360H6-1) abgeschlossen und bieten damit stabile, reflexionsarme Schnittstellen für SMA-basierte HF-Messgeräte.

Präzise HF-Leistung bis 6 GHz

Die TCCS-SMSM-1M unterstützt einen durchgehenden Arbeitsbereich von DC bis 6 GHz und liefert die Impedanzkontrolle, die reproduzierbare HF-Messungen verlangen. Sie bietet ein typisches VSWR von 1,15 und eine typische Einfügedämpfung von 1,26 dB auf ihrer Länge von 1 Meter und eignet sich damit gut für S-Parameter-Sweeps, die VNA-gestützte Verifizierung, Rückflussdämpfungsprüfungen und die allgemeine HF-Charakterisierung am Labormessplatz.

Phasenstabiler CFT360H6-Aufbau für reproduzierbare Messungen

Das Koaxialkabel CFT360H6 ist darauf ausgelegt, die elektrische Stabilität zu wahren, wenn das Kabel gebogen, neu verlegt oder Temperaturschwankungen ausgesetzt wird. Es liefert eine mechanische Phasenstabilität von ±3° und eine Amplitudenstabilität von ±0,05 dB und trägt so zu gleichbleibenden Ergebnissen über viele Prüfzyklen bei. Sein kompakter Außendurchmesser von 3,6 mm, der minimale Biegeradius von 36 mm und die robuste Biegelebensdauer von 10.000 Zyklen machen die Konfektion für dichte, häufig umkonfigurierte HF-Aufbauten geeignet. Mit einer Ausbreitungsgeschwindigkeit von 74 % unterstützt sie zudem genaue Laufzeit- und Zeitbereichsmessungen über einen weiten Betriebsbereich von –55 °C bis +165 °C.

Präzise SMA-Schnittstellen für den täglichen Laboreinsatz

Jedes Ende der TCCS-SMSM-1M enthält präzise SMA-JCFT360H6-1-Stecker, ausgelegt darauf, Reflexionen zu minimieren und ein reproduzierbares mechanisches Einrasten zu sichern. Diese SMA-Schnittstellen bieten zuverlässige Verbindungen zu VNAs, Signalgeneratoren, Spektrumanalysatoren und automatisierten HF-Plattformen. Weitere SMA-basierte Prüfkonfektionen finden Sie in der Serie der SMA-HF-Kabelkonfektionen von Mechanc.

Qualifiziert für professionelle HF- und Mikrowellen-Prüfumgebungen

Als Teil der TC-Serien-Produktfamilie von Mechanc wird jede TCCS-SMSM-1M-Konfektion vollständig auf VSWR, Einfügedämpfung, Phasenstabilität und mechanische Zuverlässigkeit geprüft. Nach REACH- und RoHS-Normen gefertigt, bietet diese Kabelkonfektion eine robuste und verlässliche Verbindungslösung für moderne HF- und Mikrowellenlabore.
