HF-Steckverbinder SMP, Stecker, begrenzte Rastung – Stub-Anschluss, einschraubbar, Lötung

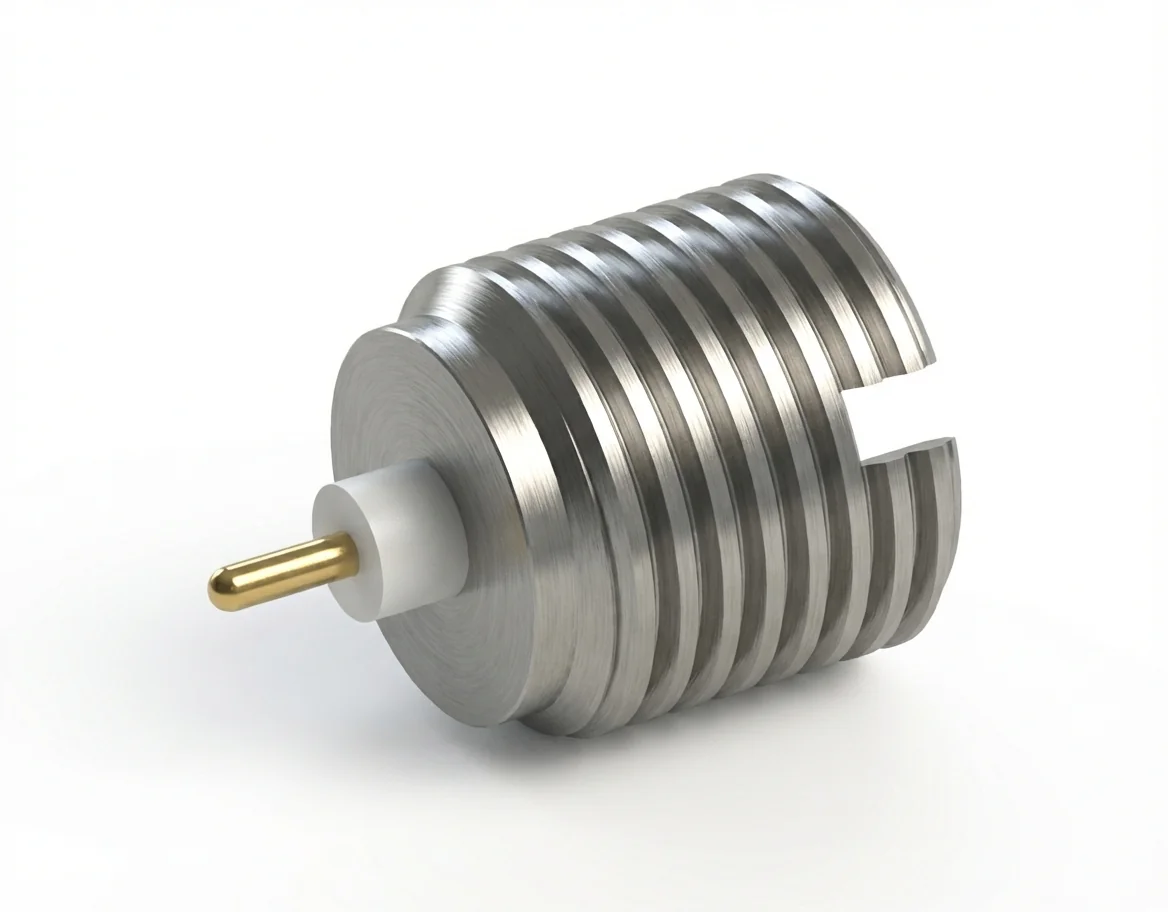

SMP-HF-Steckverbinder, Stecker, Limited Detent – Stub-Anschluss, Einschraubmontage, Lötanschluss, Modell SMP-JYD1-L

Der SMP-HF-Steckverbinder, Stecker, Limited Detent – Stub-Anschluss, Einschraubmontage, Lötausführung – liefert zuverlässige elektrische und mechanische Leistung in modularen Mikrowellenbaugruppen. Ausgelegt auf eine Impedanz von 50 Ω und Frequenzen bis 40 GHz, sorgt dieser SMP-Steckverbinder für sicheren Halt und erlaubt zugleich ein kontrolliertes Stecken und Trennen bei der Systemwartung.

Gleichbleibende elektrische Kennwerte

Mit VSWR ≤ 1,2 und einer Einfügedämpfung ≤ 0,06 √F(GHz) dB hält der SMP-Stecker mit Limited Detent eine geringe Rückflussdämpfung und eine reproduzierbare Impedanzkontrolle in dicht gepackten HF-Verbindungen aufrecht.

Materialfestigkeit und Konformität

Gefertigt aus Edelstahl mit vergoldeten Kontakten aus Berylliumkupfer, bietet der SMP-Steckverbinder mit Stub-Anschluss außergewöhnliche Leitfähigkeit, Haltbarkeit und Korrosionsbeständigkeit. Vollständig REACH- und RoHS-konform, arbeitet er zuverlässig zwischen −55 °C und +165 °C.

Anwendungen und Integration

Die Limited-Detent-Ausführung sichert eine feste und dennoch servicefreundliche Steckverbindung innerhalb von HF-Baugruppen mit Stub-Anschluss, die in der Verteidigungselektronik, in HF-Transceivern und in Prüfsystemen eingesetzt werden, wo einfaches Verbinden entscheidend ist.

Maßgeschneiderte SMP-Schnittstellenoptionen

Mechanc fertigt SMP-HF-Steckverbinder mit unterschiedlichen Rastkräften und Montagearten für spezifische Systemanforderungen. Besuchen Sie unseren HF-Steckverbinder-Katalog für kompatible Präzisionskomponenten.
