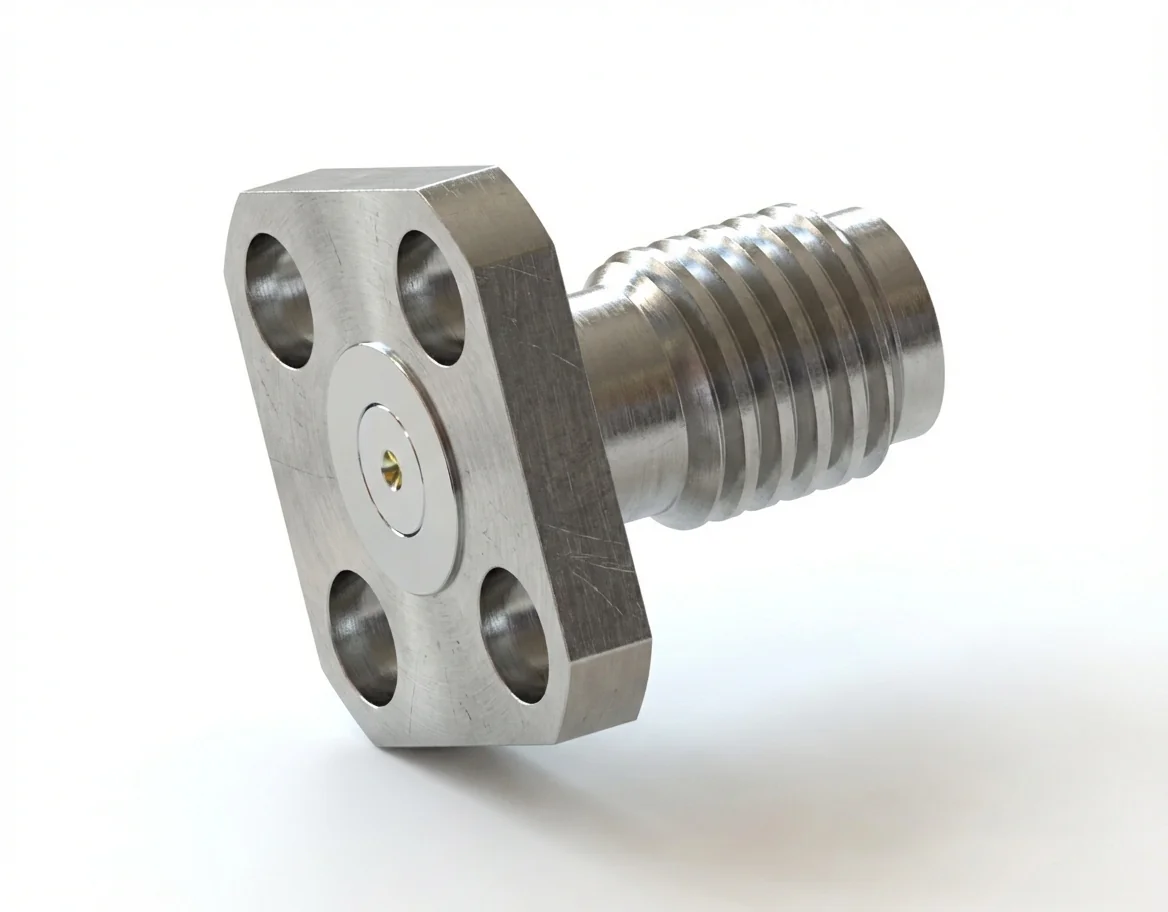

HF-Steckverbinder SSMA, Buchse, 4-Loch-Flanschmontage – vor Ort austauschbar, Lochabstand 5,9 mm, Stiftdurchmesser 0,3 mm

SSMA HF-Steckverbinder, Buchse, 4-Loch-Flanschmontage, feldaustauschbar – Modell SSMA-KFD2

Der SSMA HF-Steckverbinder, Buchse, mit 4-Loch-Flansch kombiniert einen 0,30-mm-Stift mit 5,9 mm Lochabstand und bringt so Kontaktrobustheit und Ausrichtgenauigkeit in Einklang. Ausgelegt für den 50 Ω-Betrieb von DC bis 36 GHz, beschleunigt seine feldaustauschbare Bauform die Wartung, ohne die Stabilität zu beeinträchtigen.

Sauberes Breitbandverhalten

Die elektrische Auslegung zielt auf VSWR ≤ 1,25 und eine Einfügedämpfung ≤ 0,06 √F(GHz) dB und sichert damit geringe Reflexion und eine gleichbleibende Impedanz für die vektorielle Netzwerkanalyse.

Kompakte, steife Montagegeometrie

Das 5,9-mm-Vierlochbild verhindert ein Wandern des Flansches und bewahrt die Mittelachse des Steckverbinders — ideal für enge Gehäuse und gestapelte Baugruppen mit 4-Loch-Flanschschnittstellen.

Wo er seine Stärken ausspielt

Greifen Sie zum 0,30-mm-Stift, wenn Sie zusätzliche mechanische Reserve in Schaltmatrizen, Synthesizer-Eingängen und kompakten Kalibriermodulen benötigen. Verwandte Artikel finden Sie in unserer SSMA-Serie.

Werkstoffe, Oberfläche und Normen

Gehäuse aus Edelstahl und vergoldete BeCu-Kontakte bieten Verschleißfestigkeit und Leitfähigkeit bei vollständiger Umweltkonformität — das komplette Programm zeigt der HF-Steckverbinder-Katalog.
