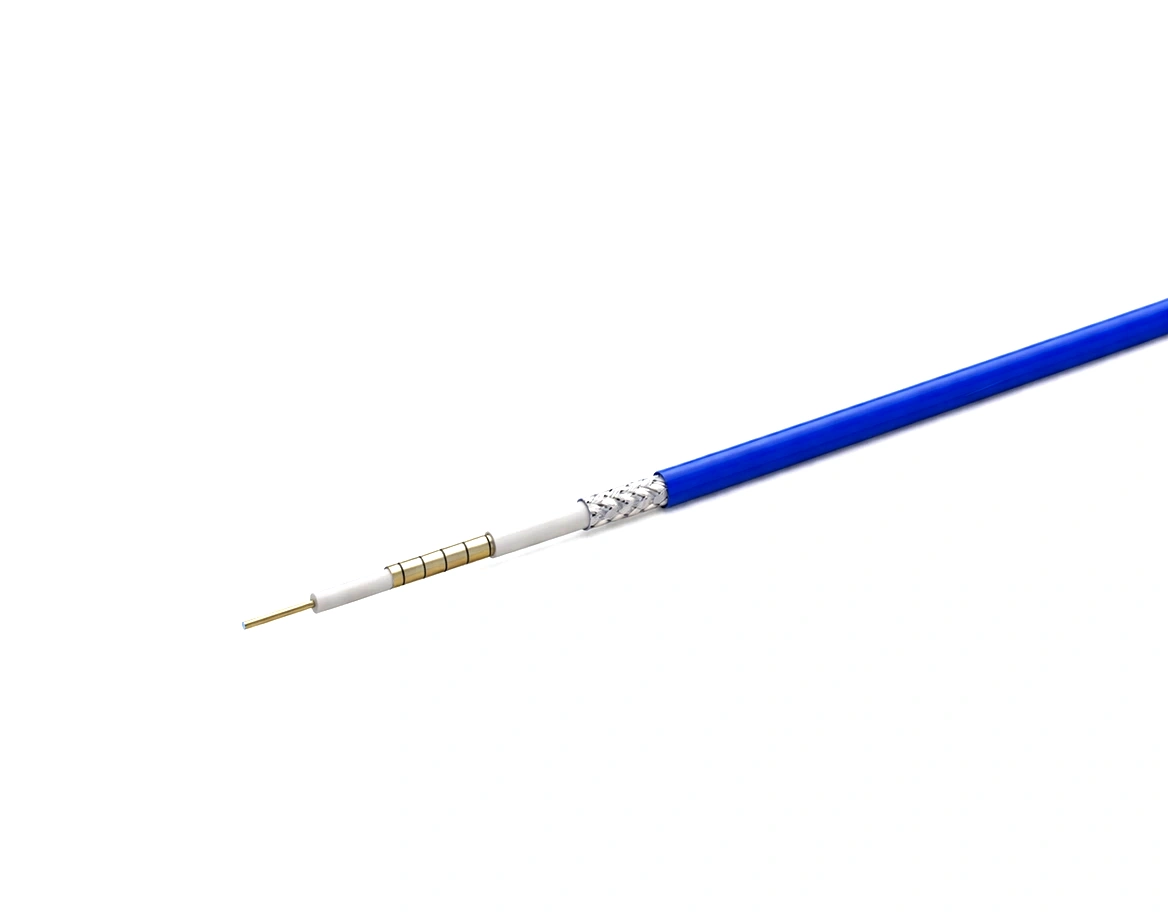

18GHz 位相安定 超柔軟 精密試験用同軸ケーブル FEP ジャケット – モデル CFT780M

18 GHz の RF・マイクロ波試験に向けた位相安定・超柔軟の精密ケーブル

超柔軟で低損失な精密試験用同軸ケーブル CFT780M は、18 GHz までの高確度な RF 測定のために設計されています。大径の多芯撚り銀メッキ銅内部導体、LD-PTFE 誘電体、補強されたシールド構造を備えた CFT780M は、卓越した電気的安定性、優れた振幅均一性、堅牢な機械的性能を提供します。低い減衰量と動作中の高い位相一貫性により、試験室レベルの S パラメータ測定、校正環境、再現性のある確度を要する動的な試験構成に最適です。

精密測定のための安定した電気特性

CFT780M 同軸ケーブルは 50 Ω ±1.1 Ω の精密なインピーダンスを維持し、18 GHz で ≤±3° の位相安定度を、±0.1 dB 以内の振幅変動とともに実現します。温度に起因する位相ドリフトは −55 °C～+85 °C で 750 PPM 未満にとどまり、長時間の試験サイクルでも一貫した結果を確保します。18 GHz で 0.753 dB/m まで下がる低損失性能は、高忠実度の信号伝送、計測グレードの VNA 作業、そして測定再現性が重要となる精密 RF 検証を支えます。

堅牢な FEP ジャケットと強固なシールド性能

耐久性の高い 7.80 mm の FEP ジャケットに覆われた CFT780M は、試験室での連続使用に適した卓越した機械的寿命、耐熱性、耐薬品性を備えます。PTFE 補強と銀メッキ銅の二重シールドを含む多層構造により、>90 dB のシールド効果を達成し、電磁干渉から保護します。単一屈曲半径 40 mm、繰り返し屈曲半径 80 mm により、プローバステーション、スイッチングシステム、柔軟な試験治具など動きの多い環境でも安定した性能を維持します。

超柔軟かつ位相安定な性能を要求される用途

位相安定型同軸ケーブル CFT780M は、18 GHz の精密測定、RF 校正、レーダーモジュールの試験、計測器構成、そしてケーブルの柔軟性と電気的再現性が欠かせない環境向けに最適化されています。低損失、堅牢な設計、動作中の優れた安定性の組み合わせにより、開発ラボから量産試験ラインまで適合します。

製造元： Mechanc Shanghai Information Technology。精密試験用同軸ケーブル CFT780M は、18 GHz までの RF・マイクロ波用途に、長期的な信頼性、優れたシールド性能、安定した電気特性をもたらします。REACH & RoHS 適合。

詳細は 低損失・位相安定 CFT シリーズの全体をご覧ください。
