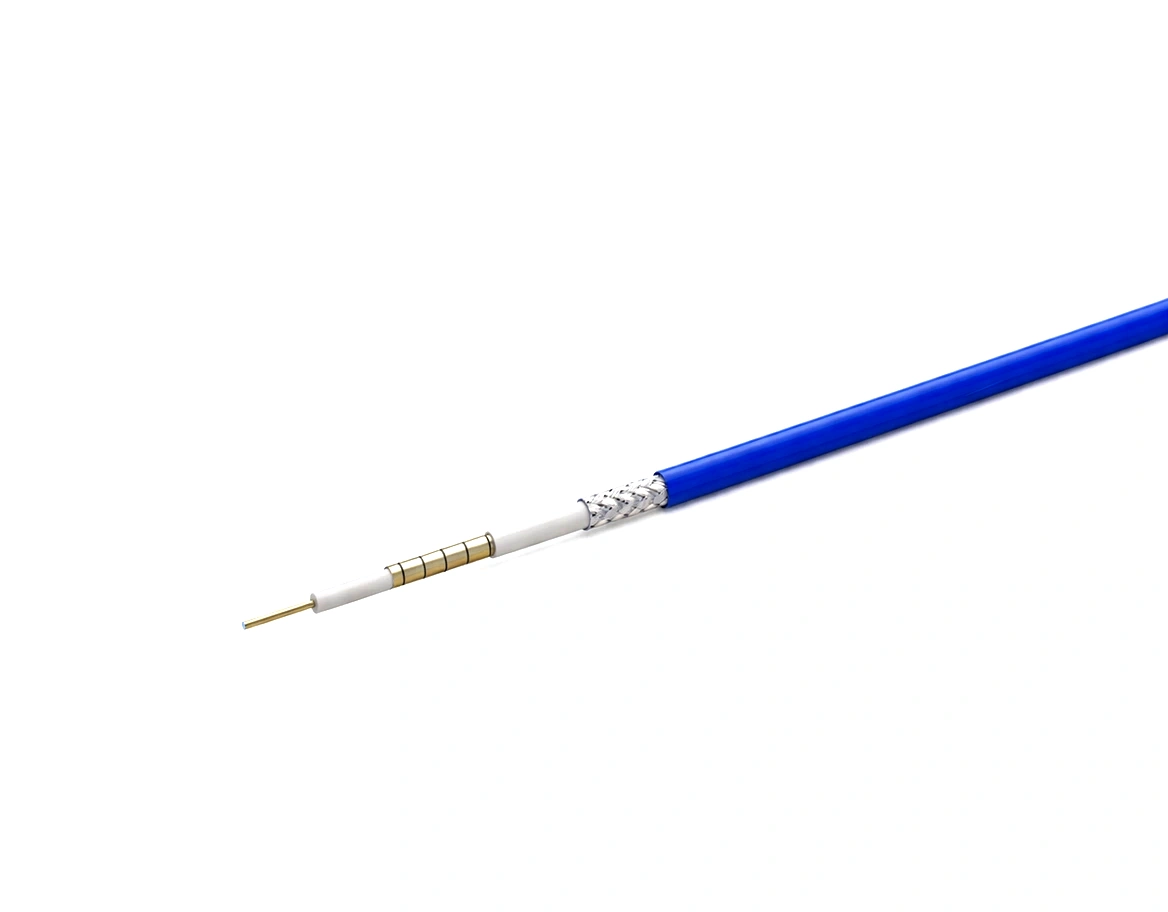

26.5GHz 位相安定 超柔軟 精密試験用同軸ケーブル FEP ジャケット – モデル CFT500MW

26.5 GHz の RF・マイクロ波試験に向けた位相安定・超柔軟の精密ケーブル

超柔軟で低損失な精密試験用同軸ケーブル CFT500MW は、26.5 GHz までの高確度な RF・マイクロ波測定のために設計されています。多芯撚りの銀メッキ銅導体、LD-PTFE 誘電体、補強された多層シールドを備え、優れた位相安定度、低い減衰量、そして動的な動きの下でも信頼できる性能を発揮します。精密な VNA 作業、校正手順、動きの多い試験構成向けに設計された CFT500MW は、計測グレードの RF 環境が求める電気的一貫性を提供します。

精密測定のための安定した電気特性

CFT500MW 同軸ケーブルは 50 Ω ±1.1 Ω の精密なインピーダンスを維持し、位相安定度は 18 GHz で ≤±3°、26.5 GHz で ≤±5° を達成します。振幅変動は ±0.1 dB 以内に抑えられ、温度に起因する位相ドリフトは −55 °C～+165 °C で 750 PPM 未満にとどまり、長期的な再現性を確保します。26.5 GHz で 1.588 dB/m という低い減衰量と 82 % の伝搬速度により、CFT500MW は要求の厳しい RF 構成において正確な S パラメータ評価と高周波信号品質を支えます。

超柔軟な FEP ジャケットと多層シールドの完全性

耐久性の高い 5.10 mm の FEP ジャケットで保護された CFT500MW は、試験室での連続使用に適した優れた耐熱性、耐薬品性、繰り返し屈曲への耐久性を備えます。FEP 巻き、LD-PTFE 誘電体、PTFE 補強、銀メッキ銅の二重シールドからなる機械構造により、>90 dB のシールド効果を達成し、高い EMI 耐性を確保します。単一屈曲半径 25 mm、繰り返し屈曲半径 50 mm により、動的な試験治具や ATE システムに典型的な頻繁な取り回しでも安定した電気的挙動が得られます。

超柔軟かつ位相安定な性能を要求される用途

位相安定型同軸ケーブル CFT500MW は、26.5 GHz の VNA 測定、RF 校正、レーダーおよび通信モジュールの試験、自動試験システム、そして位相・振幅安定度を損なうことなく高い柔軟性を必要とするあらゆる試験室・生産現場に最適です。Mechanc の 低損失・位相安定 同軸ケーブルシリーズの一員として、研究開発から計測グレードの環境まで一貫した性能を提供します。

製造元： Mechanc Shanghai Information Technology。精密試験用同軸ケーブル CFT500MW は、26.5 GHz までの高周波 RF・マイクロ波用途に、長期的な安定性、堅牢な柔軟性、優れたシールド性能をもたらします。REACH & RoHS 適合。

詳細は 低損失・位相安定 CFT シリーズの全体をご覧ください。
