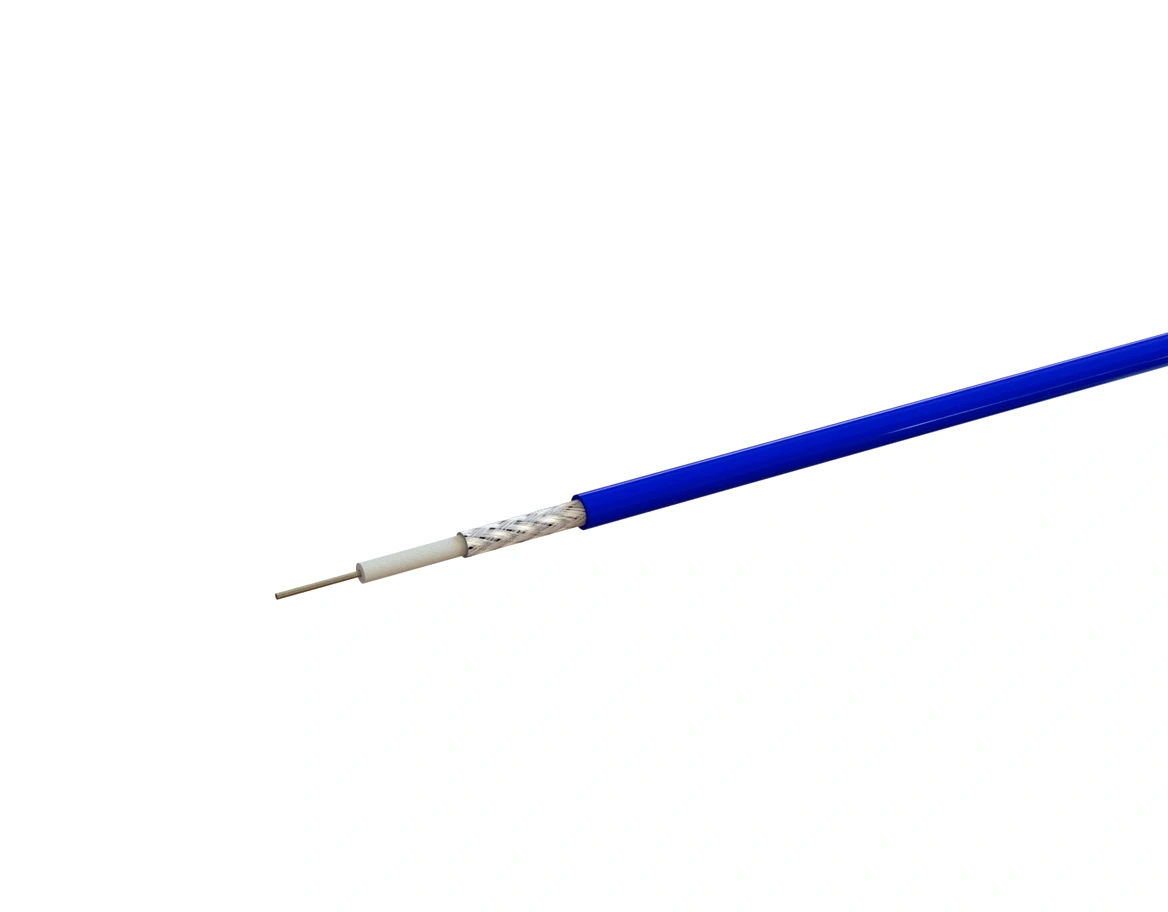

0.086″ 半柔性低损耗射频同轴电缆，额定 40GHz

面向 40 GHz 射频与微波应用的半柔性低损耗同轴电缆

CMG086U 半柔性低损耗同轴电缆专为高达 40 GHz 的宽带射频与微波传输而设计。它采用镀银铜内导体、精密 PTFE 介质与坚固的镀锡铜编织外导体，共同确保稳定的电气性能、强大的屏蔽效果与可靠的柔韧性。CMG086U 面向高频模块、雷达子系统与先进测试平台开发，可在研发与量产环境中提供一致的信号完整性。

面向高频信号完整性的稳定电气性能

CMG086U 同轴电缆保持 50 Ω ±1.1 Ω 的特性阻抗，可在其 40 GHz 工作频率范围内实现干净、可预测的传输。70 % 的传播速度、4.7 ns/m 的时延与 95 pF/m 的电容，确保在高频路径上具有稳定的相位特性。衰减范围为 500 MHz 时 0.262 dB/m 至 40 GHz 时 6.331 dB/m，适用于精密射频系统中的短距离互连。超过 100 dB 的屏蔽效能可将干扰降至最低，实现一致且低失真的信号传输。

具备优异热与机械耐久性的柔性结构

CMG086U 采用 2.17 mm 镀锡铜编织层，可在射频组件内部提供适合反复走线与精确定位的出色柔韧性与机械强度。该电缆支持 8.00 mm 的单次弯曲半径，可在高密度微波模块中实现紧凑安装。它在 −55 °C 至 +150 °C 范围内可靠工作，能够承受航空航天、工业与通信环境中的高温要求。

需要柔性低损耗射频性能的应用

CMG086U 半柔性同轴电缆非常适合 40 GHz 测试系统、相控阵模块、雷达仪器仪表、宽带通信系统，以及需要在灵活走线下保持稳定电气性能的微波组件。作为 Mechanc 低损耗半柔性同轴电缆系列的一部分，它可为样机开发、集成与批量生产提供可靠的高频性能。

CMG086U 半柔性同轴电缆由 Mechanc Shanghai Information Technology 制造，可为高达 40 GHz 的射频与微波应用提供强大的屏蔽性能、低损耗传输与出色的柔韧性。符合 REACH & RoHS 标准。
