SMA 公头转 SMA 公头高性能射频测试与测量电缆组件 – 采用 CFT780MH6 同轴电缆

SMA 公头转 SMA 公头高性能射频测试与测量电缆组件 – 采用 CFT780MH6 同轴电缆制造

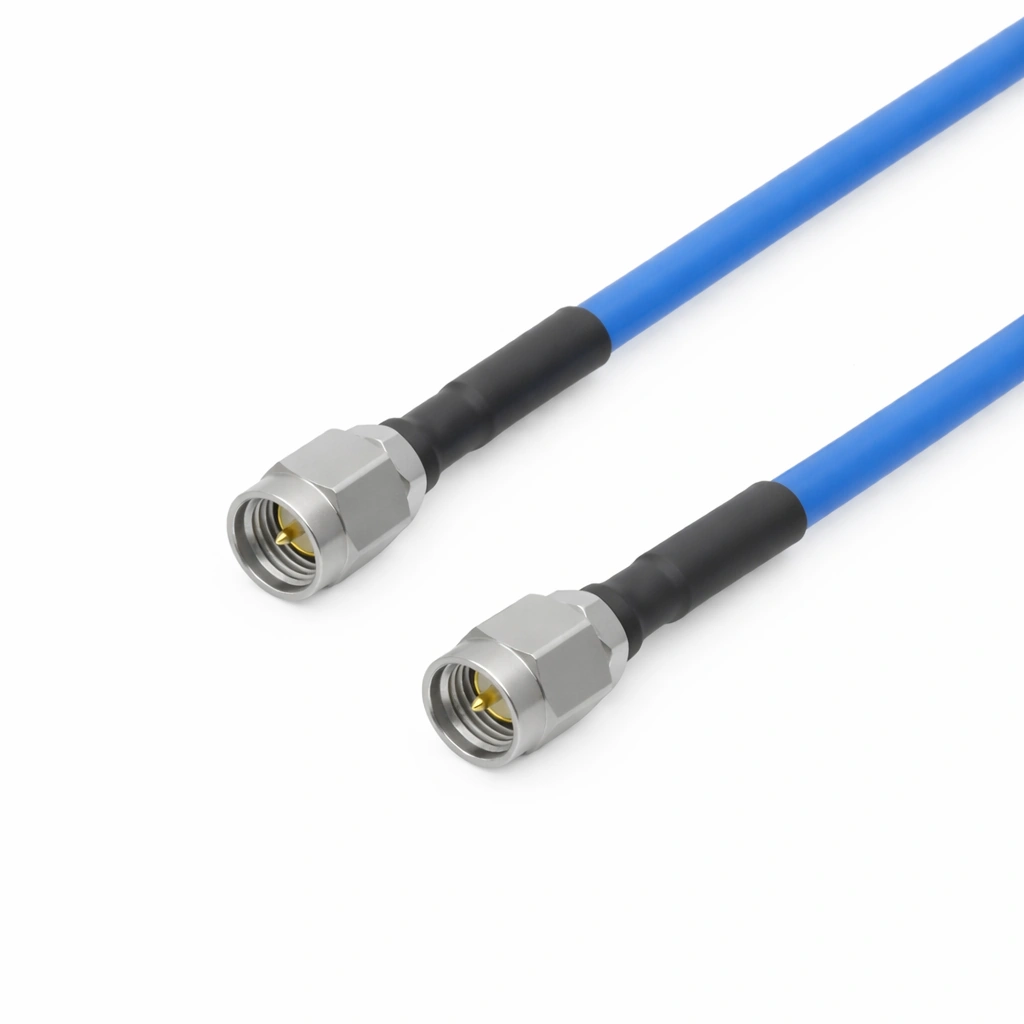

SMA 公头转 SMA 公头高性能射频测试与测量电缆组件（型号 TCAS-SMSM-1M）是一款坚固、精密制造的射频测试电缆，专为高达 6 GHz 的精确、可重复测量而设计。这款 1 米长的组件采用 Mechanc 的 CFT780MH6 同轴电缆制造，它是 相位稳定 18 GHz 超柔性精密测试同轴电缆 CFT780M的耐用相位稳定型。两端均装配高品质 SMA 公头连接器 （参考型号 SMA-JCFT780MH6-1），可与射频测试设备形成安全、低反射的接口。

高达 6 GHz 的稳定射频性能

TCAS-SMSM-1M 针对日常射频测试进行了优化，支持从 DC 到 6 GHz 的带宽，并提供一致的信号完整性。凭借 1.15 的典型驻波比与 1 米长度下低至 0.6 dB 的典型插入损耗，该组件可提供洁净、可靠的传输，非常适合 S 参数验证、回波损耗测量、时域检查以及通用射频实验室测试。

面向可重复测量的坚固 CFT780MH6 结构

CFT780MH6 同轴电缆经设计可在机械应力、温度变化与频繁重新走线的条件下保持稳定。它提供 ±3° 的机械相位稳定性与 ±0.05 dB 的幅度稳定性，可确保长期测试流程中的重复性。坚固的 7.8 mm 外径、宽裕的 80 mm 最小弯曲半径以及出色的 20,000 次弯曲寿命，使其在高负荷实验室或生产车间环境中格外可靠。82 % 的传播速度可在 –55 °C 至 +165 °C 的宽工作范围内支持精确的时域与相位敏感测量。

面向可靠连接的精密 SMA 接口

该组件的两端均配备精密 SMA-JCFT780MH6-1 连接器，专为低反射与出色的机械重复性而设计。这些 SMA 接口使 TCAS-SMSM-1M 适用于 VNA、信号发生器、频谱分析仪、测试夹具以及自动化射频平台。更多基于 SMA 的组件请浏览完整的 SMA 射频电缆组件 系列。

适用于专业射频与微波测试系统

作为 Mechanc TC 系列产品的一部分，每条 TCAS-SMSM-1M 组件均针对驻波比、插入损耗、相位稳定性与机械性能进行严格测试。它完全符合 REACH 与 RoHS 标准，可在精密射频与微波实验室环境中确保长期可靠性。
