Phasenstabiles verlustarmes HF-Koaxialkabel 18 GHz – Modell CFA640

Verlustarmes HF-Kabel mit hoher Phasen- und Amplitudenstabilität

Das phasenstabile verlustarme Koaxialkabel CFA640 ist für HF- und Mikrowellenanwendungen ausgelegt, die eine reproduzierbare Signalgenauigkeit unter thermischer und mechanischer Belastung erfordern. Es arbeitet bis 18 GHz bei 50 Ω Impedanz und bietet eine Phasenstabilität von ≤ ±2° @ 10 GHz und ≤ ±3° @ 18 GHz bei einer Amplitudenschwankung innerhalb von ±0,1 dB @ 18 GHz. Weitere Optionen finden Sie in der CFA-Serie – phasenstabile verlustarme Koaxialkabel.

Massiver Aufbau für langfristige elektrische Zuverlässigkeit

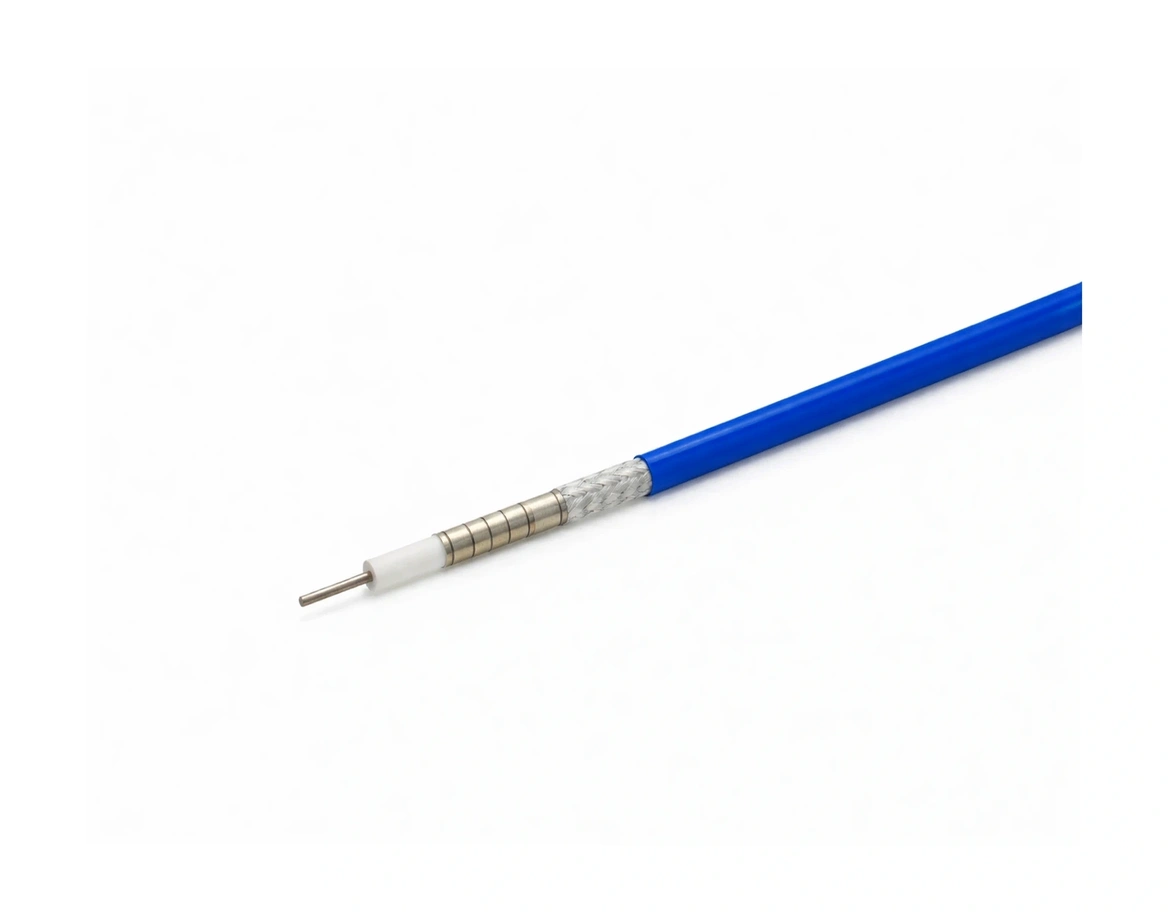

Das CFA640 besitzt einen massiven versilberten Kupferinnenleiter von 1,57 mm und ein PTFE-Dielektrikum geringer Dichte für minimale Dämpfung und eine enge Impedanzkontrolle. Seine doppelte Schirmung aus versilbertem Kupfer und der FEP-Mantel bieten eine EMV-Unterdrückung von > 90 dB und eine außergewöhnliche thermische Belastbarkeit von –55 °C bis +165 °C. Das Kabel hält die Phasenabweichung über den Temperaturbereich unter 1400 PPM und sichert eine gleichbleibende elektrische Stabilität bei Bewegung.

Mechanische Festigkeit und thermische Beständigkeit

Mit einem Außendurchmesser von 6,35 mm und einem minimalen Biegeradius von 31 mm (einmalig) beziehungsweise 63 mm (wiederholt) bietet das verlustarme Koaxialkabel CFA640 eine ausgewogene Kombination aus Flexibilität und Haltbarkeit für eine zuverlässige Installation und einen langfristigen Betrieb. Es verträgt eine mittlere Leistung von bis zu 1,88 kW @ 300 MHz und behält dabei eine geringe Dämpfung (0,93 dB/m @ 18 GHz). Weitere phasenstabile verlustarme Varianten finden Sie in der Serie verlustarmer Koaxialkabel.

Hergestellt von Mechanc Shanghai Information Technology Co., Ltd., verbindet das phasenstabile verlustarme Koaxialkabel CFA640 geringe Dämpfung, eine enge Phasenkontrolle und geprüfte REACH- und RoHS-Konformität, um eine stabile HF-Leistung in Labor-, Verteidigungs- und Industrieumgebungen zu liefern.
