Phasenstabiles verlustarmes HF-Koaxialkabel 40 GHz – Modell CFA370
Part No.
CFA370
In Stock
Lead time: 3–5 days (standard) · Custom: on request
Quantity
Electrical & Mechanical Specifications
| Part Number | CFA370 |
|---|---|
| Connector 1 | 1,0 mm Stecker |
| Connector 2 | 1,0 mm Stecker |
| Loss at Max. Frequency | 2.65 |
| Outer Diameter | 3.75 |
| Min. Bend Radius (Static) | 19 |
| Phase Stability | ≤±3° @ 18 GHz ; ≤±5° @ 26.5 GHz |
Product Description
Verlustarmes HF-Kabel mit hoher Phasen- und Amplitudenstabilität
Das phasenstabile verlustarme Koaxialkabel CFA370 ist für anspruchsvolle HF- und Mikrowellenanwendungen ausgelegt, in denen Signalintegrität und thermische Stabilität entscheidend sind. Es arbeitet bis 40 GHz bei 50 Ω Impedanz und liefert eine ausgezeichnete Phasenstabilität (≤ ±3° @ 18 GHz, ≤ ±5° @ 26,5 GHz) sowie eine Amplitudenstabilität innerhalb von ± 0,1 dB @ 18 GHz, was genaue und reproduzierbare Messungen in dynamischen Umgebungen sichert. Weitere Größen und Frequenzoptionen finden Sie in der vollständigen CFA-Serie – phasenstabile verlustarme Koaxialkabel.
Optimierter Aufbau für gleichbleibende elektrische Eigenschaften

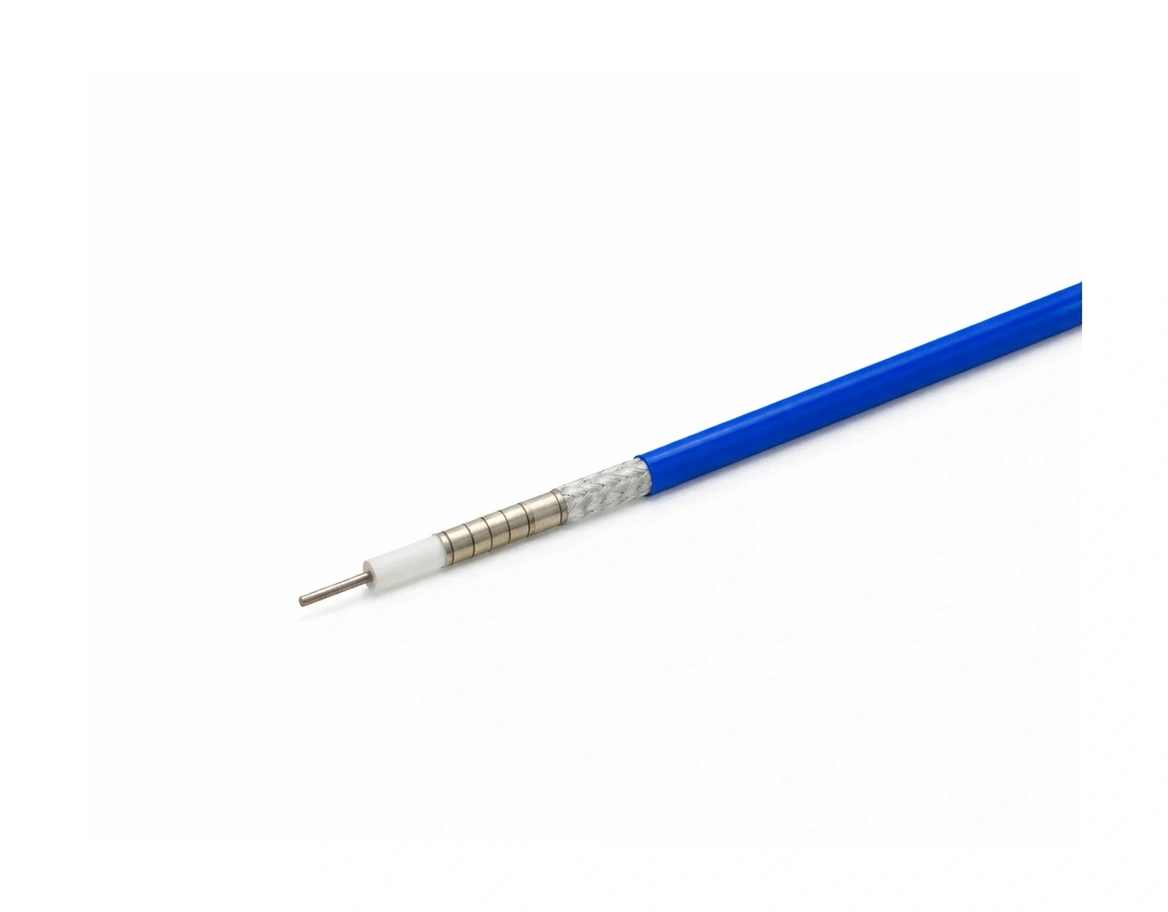

Das CFA370 vereint einen versilberten Kupferinnenleiter (0,91 mm) und ein PTFE-Dielektrikum geringer Dichte, um die Dämpfung zu minimieren und die Phasenintegrität über Biegezyklen hinweg zu wahren. Seine doppelte Schirmung aus versilbertem Kupfer und der FEP-Mantel bieten eine Schirmdämpfung von > 90 dB und eine herausragende thermische Belastbarkeit von –55 °C bis +165 °C und unterstützen damit eine dauerhaft stabile Leistung.
Flexible und haltbare Auslegung für den dynamischen HF-Einsatz
Mit einem Außendurchmesser von 3,75 mm und einem minimalen Biegeradius von 19 mm bietet das phasenstabile Kabel CFA370 eine ausgewogene Kombination aus mechanischer Flexibilität und elektrischer Stabilität. Sein geringes Gewicht von 36 g/m und die FEP-Ummantelung sichern eine einfache Installation und eine zuverlässige Signalübertragung auch bei ständiger Bewegung. Weitere verlustarme und flexible HF-Varianten finden Sie in unserer Serie verlustarmer Koaxialkabel.
Hergestellt von Mechanc Shanghai Information Technology Co., Ltd., verbindet das phasenstabile verlustarme Koaxialkabel CFA370 geringe Dämpfung, eine ausgezeichnete Phasengenauigkeit und geprüfte REACH- und RoHS-Konformität für eine verlässliche HF- und Mikrowellenleistung in Industrie-, Verteidigungs- und Laboranwendungen.
