Hochleistungs-HF-Kabelkonfektion für Mess- und Prüftechnik, SMA Stecker auf SMA Stecker – Koaxialkabel CFT240H18

Leistungsstarke HF-Mess- und Prüfkabelkonfektion SMA Stecker auf SMA Stecker – aufgebaut mit Koaxialkabel CFT240H18

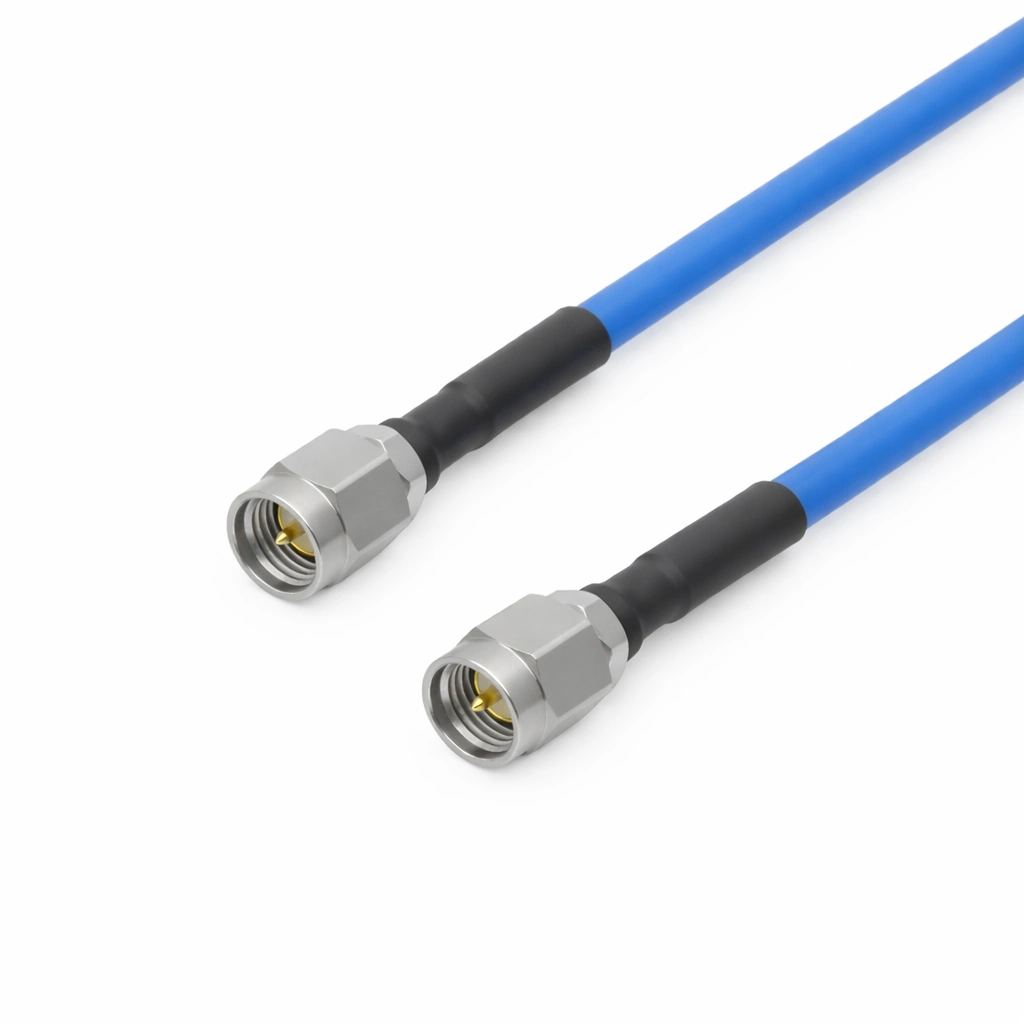

Die leistungsstarke HF-Mess- und Prüfkabelkonfektion SMA Stecker auf SMA Stecker — Modell TCDN-SMSM-1M — ist ein vielseitiges Universal-HF-Messkabel, ausgelegt auf einen zuverlässigen Betrieb bis 18 GHz. Diese 1 Meter lange Konfektion wird mit dem Koaxialkabel CFT240H18 von Mechanc aufgebaut, einer phasenstabilen Weiterentwicklung des phasenstabilen 67-GHz-Präzisionsmesskabels CFT240 mit FEP-Mantel. Beide Enden sind mit präzisen SMA-Steckern (Referenz SMA-JCFT240H18-1) abgeschlossen und bilden damit eine kompakte, zuverlässige Verbindung für SMA-basierte HF-Messgeräte und Prüfvorrichtungen.

Präzise HF-Leistung bis 18 GHz

Als hochwertiges Standard-Messkabel ausgelegt, unterstützt die TCDN-SMSM-1M einen durchgehenden Arbeitsbereich von DC bis 18 GHz und liefert die Impedanzstabilität, die alltägliche HF- und Mikrowellenmessungen verlangen. Die Konfektion bietet ein typisches VSWR von 1,15 und eine typische Einfügedämpfung von 3,12 dB auf 1 Meter Länge und ermöglicht damit saubere Signalwege für VNA-Sweeps, S-Parameter-Prüfungen, Verstärkungs- und Rückflussdämpfungsmessungen sowie allgemeine Messplatzprüfungen in Entwicklung und Produktion.

Phasenstabiler CFT240H18-Aufbau für reproduzierbare Messungen

Das Koaxialkabel CFT240H18 ist darauf ausgelegt, die elektrische Drift zu begrenzen, wenn das Kabel neu verlegt, gebogen oder Temperaturwechseln ausgesetzt wird. Mit einer mechanischen Phasenstabilität von ±6° und einer Amplitudenstabilität von ±0,06 dB unterstützt es reproduzierbare Ergebnisse über viele Messzyklen hinweg. Sein schlanker Außendurchmesser von 2,4 mm und der minimale Biegeradius von 24 mm erleichtern die Verlegung in dicht belegten Aufbauten, während eine typische Biegelebensdauer von 2.000 Zyklen und eine Ausbreitungsgeschwindigkeit von 81 % zu einer langfristigen Zuverlässigkeit und einem genauen Zeitbereichsverhalten über einen weiten Betriebsbereich von –55 °C bis +165 °C beitragen.

Präzise SMA-Schnittstellen für den täglichen HF-Messplatz

Jedes Ende der TCDN-SMSM-1M ist mit präzisen SMA-JCFT240H18-1-Steckern ausgestattet, ausgelegt auf geringe Reflexion und ein gleichbleibendes Stecken mit gängiger HF-Messtechnik. Diese SMA-Schnittstellen eignen sich gut für den Anschluss an Netzwerkanalysatoren, Signalgeneratoren, Spektrumanalysatoren und modulare HF-Plattformen, bei denen reproduzierbare Leistung und eine kompakte Bauform gefragt sind. Weitere SMA-basierte Lösungen finden Sie in der vollständigen Serie der SMA-HF-Kabelkonfektionen von Mechanc.

Qualifiziert für professionelle HF- und Mikrowellen-Prüfumgebungen

Als Teil des TC-Serien-Programms von Mechanc wird die TCDN-SMSM-1M vollständig auf VSWR, Einfügedämpfung, Phasenstabilität und mechanische Dauerfestigkeit geprüft, um eine zuverlässige Leistung im täglichen Labor- und Produktionseinsatz sicherzustellen. Nach REACH- und RoHS-Anforderungen gefertigt, bietet diese Konfektion eine robuste und verlässliche Verbindungslösung für moderne HF- und Mikrowellen-Messsysteme.
