SMA 公头转 SMA 公头高性能射频测试与测量电缆组件 – 采用 CFT360H26 同轴电缆

SMA 公头转 SMA 公头高性能射频测试与测量电缆组件 – 采用 CFT360H26 同轴电缆制造

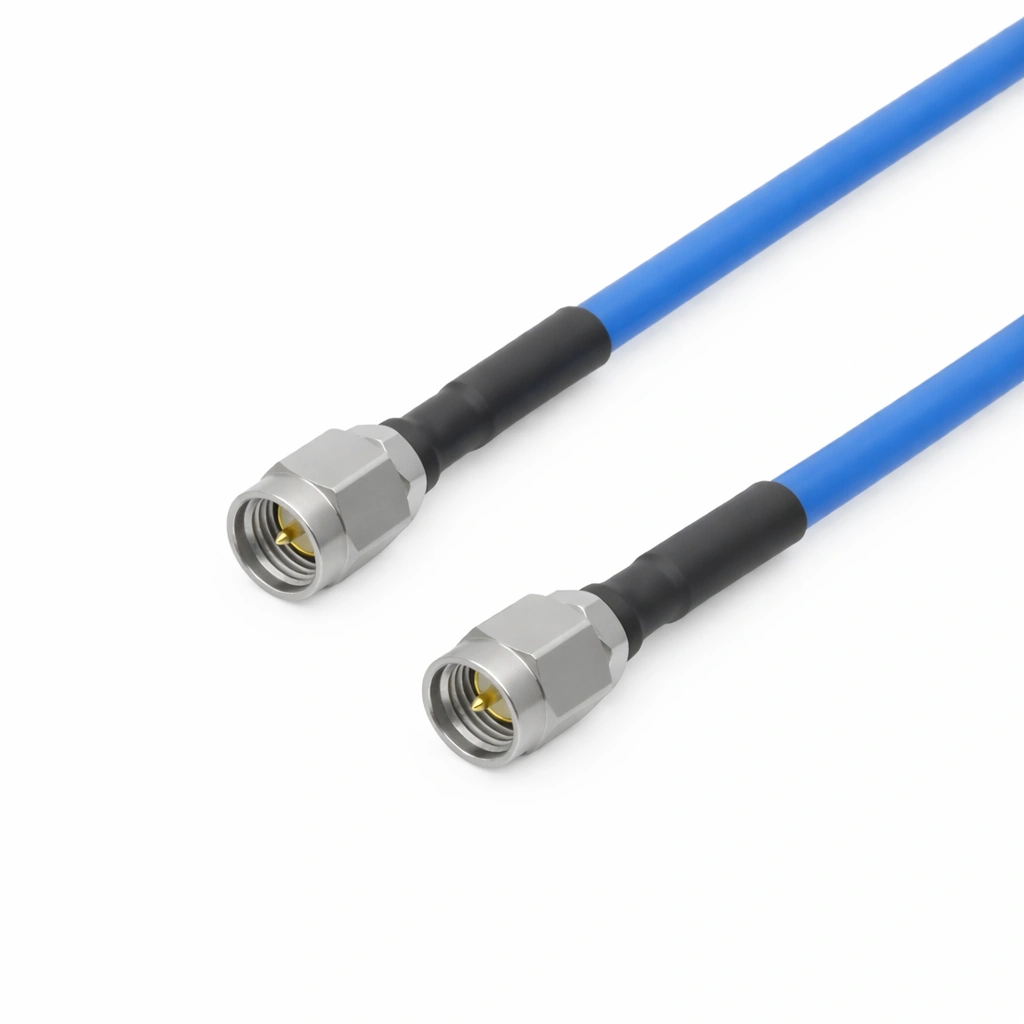

SMA 公头转 SMA 公头高性能射频测试与测量电缆组件（型号 TCB35-SMSM-1M）专为高达 26.5 GHz 的精确、可重复射频与微波测量而设计。这款 1 米长的组件采用 Mechanc 的 CFT360H26 同轴电缆制造，它是 相位稳定 50 GHz 加固型精密测试同轴电缆 CFT360的坚固相位稳定升级型。两端均以高精度 SMA 公头连接器 （参考型号 SMA-JCFT360H26-1）端接，可为基于 SMA 的射频仪器确保牢固、可重复的配合。

高达 26.5 GHz 的可靠微波性能

TCB35-SMSM-1M 可在 DC 至 26.5 GHz 范围内提供可靠性能，具备精确射频测试所需的稳定阻抗与低反射。凭借 1.3 的典型驻波比与每米 2.65 dB 的典型插入损耗，该组件可为基于 SMA 的测试台提供洁净、一致的传输通路，适用于 VNA 校准、S 参数评估、元件表征与宽带微波验证。

相位稳定、坚固的 CFT360H26 结构

CFT360H26 同轴电缆经过专门设计，可在弯曲、走线或反复移动时保持电气稳定性。它提供 ±6° 的机械相位稳定性与 ±0.06 dB 的幅度稳定性，可在长时间测量循环中确保可靠结果。3.6 mm 外径、36 mm 最小弯曲半径以及 10,000 次的弯曲寿命，使该组件适用于紧凑的高密度测试配置。凭借 82 % 的传播速度，它可在 –55 °C 至 +165 °C 的宽工作范围内支持精确的时域测量与相位敏感测量。

面向实验室与生产测试的精密 SMA 接口

该组件两端采用精密 SMA-JCFT360H26-1 公头连接器，专为在 26.5 GHz 频段内实现低反射与一致配合而设计。这些耐用的 SMA 接口使该电缆非常适合与 VNA、信号发生器、频谱分析仪以及自动化射频平台反复连接。如需更多基于 SMA 的组件，请浏览完整的 SMA 射频电缆组件 系列。

适用于高性能射频与微波环境

作为 Mechanc TC 系列产品组合的一部分，每套 TCB35-SMSM-1M 组件均经过驻波比、插入损耗、相位稳定性与机械可靠性的完整测试。该电缆已通过 REACH 与 RoHS 标准认证，并按在严苛射频与微波测试系统中长期耐用的要求设计。
