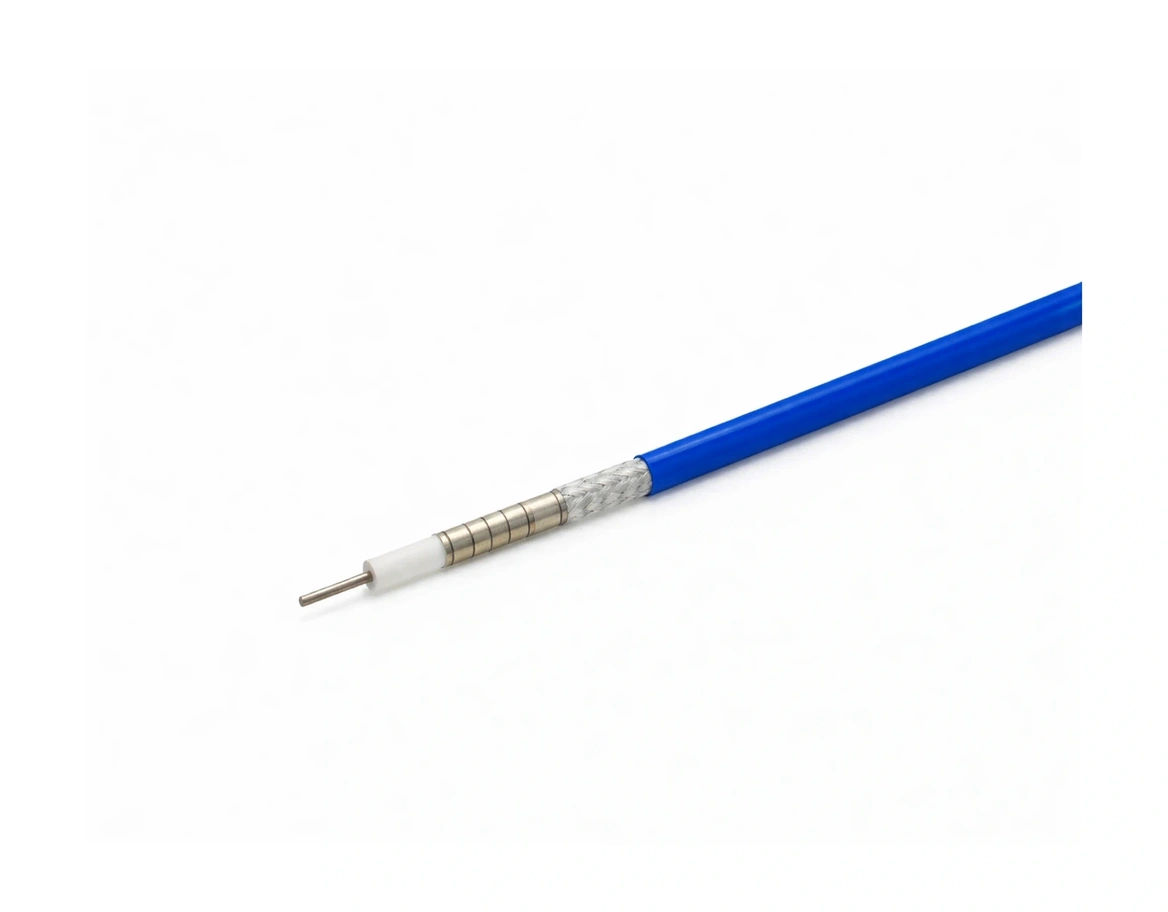

Phasenstabiles verlustarmes HF-Koaxialkabel 10 GHz – Modell CFA930

Verlustarmes HF-Kabel für phasenstabile und amplitudengenaue Leistung

Das phasenstabile verlustarme Koaxialkabel CFA930 ist für Hochleistungs- und Langstrecken-HF-Übertragungen gebaut, die eine außergewöhnliche Phasen- und Amplitudenstabilität erfordern. Es arbeitet bis 10 GHz bei 50 Ω Impedanz und liefert eine Phasenstabilität innerhalb von ± 2° @ 10 GHz sowie eine Amplitudenstabilität innerhalb von ± 0,1 dB @ 10 GHz und sichert damit eine saubere und gleichbleibende Signalübertragung in Labor-, Industrie- und Verteidigungssystemen. Weitere Durchmesser- und Frequenzoptionen finden Sie in der CFA-Serie – phasenstabile verlustarme Koaxialkabel.

Massiver versilberter Leiter für hohe thermische und elektrische Stabilität

Das CFA930 verwendet einen massiven versilberten Kupferinnenleiter von 2,44 mm und ein PTFE-Dielektrikum geringer Dichte, um eine geringe Dämpfung (0,438 dB/m @ 10 GHz) und eine stabile Impedanz zu erreichen. Die doppelte Schirmung aus versilbertem Kupfer und ein FEP-Mantel bieten eine Schirmdämpfung von > 90 dB und eine thermische Belastbarkeit von –55 °C bis +165 °C und wahren damit die elektrische Konstanz bei Temperaturschwankungen.

Mechanische Haltbarkeit für anspruchsvolle Installationen

Mit einem Außendurchmesser von 9,30 mm, einem minimalen einmaligen Biegeradius von 46 mm und einem wiederholten Biegeradius von 93 mm bietet das verlustarme Koaxialkabel CFA930 eine robuste mechanische Integrität für halbstarre und feste Verlegeanwendungen. Es unterstützt eine mittlere Leistung von bis zu 5,99 kW @ 100 MHz und behält dabei geringe Verluste und stabile Phaseneigenschaften. Weitere phasenstabile und flexible verlustarme Modelle finden Sie in der Serie verlustarmer Koaxialkabel.

Hergestellt von Mechanc Shanghai Information Technology Co., Ltd., liefert das phasenstabile verlustarme Koaxialkabel CFA930 eine enge Phasenkontrolle, geringe Dämpfung und geprüfte REACH- und RoHS-Konformität und sichert damit eine stabile und genaue HF-Leistung für hochfrequente und temperaturempfindliche Anwendungen.
